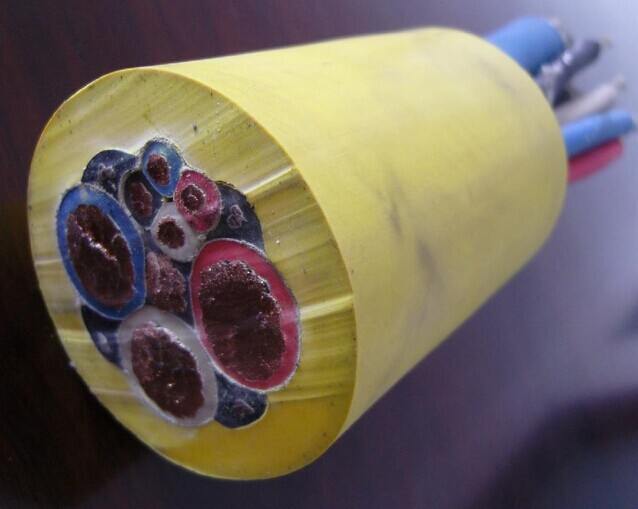

　　UG-6000V礦用橡套軟電纜

2 執行標準

　　TL/J30-94

3 電纜用途

　　交流額定電壓6kv及以下移動配電裝置及礦山采掘機械；起重運輸機械用銅芯橡皮絕緣橡皮護套軟電纜。

4 使用特性

　　電纜的額定電壓為6kv； 電纜的長期工作溫度為+65℃。

　　電纜的最小彎曲半徑為電纜直徑的6倍。

電纜護套采用的氯丁膠或以氯丁膠為主的混合橡皮，耐油性和不延燃性不作考核。

5 技術性能

　　20℃時導體直流電阻見上表。

　　成品電纜線芯間的絕緣電阻，換算到長度1km，溫度為20℃，應不小于100兆歐。

　　成品電纜的主線芯間及主線芯與接地線間，應能經受交流50赫茲15000伏電壓試驗5分鐘不擊穿。2、主線芯屏蔽層的過渡電阻換算到20℃時不高于3kΩ。
3、產品標準：MT818.5-1999。
4、MYP型電纜有3個帶絕緣屏蔽的主線芯和一個包覆半導電橡皮層的地線組成，圍繞半導電橡皮層墊芯絞合成纜。外面擠包黑色氯化聚乙烯橡皮護套或黑色氯丁橡皮護套。
5、導電線芯：采用軟銅線，其性能符合 GB/T3956-1997。特軟加強型礦用電纜,TRJ-UGF-6KV_3*25+1*16mm
6、絕緣：采用GB7594.2-1987中XJ-00A型橡皮。
7、線芯識別：采用絕緣分色識別，主線芯紅、綠、白。
8、地線：采用半導電橡皮包覆。
9、絕緣屏蔽：在絕緣表面包半導電帶。
10、成纜：3個主線芯1個地線圍繞半導電橡皮墊芯按右向絞合成纜。特軟加強型礦用電纜,TRJ-UGF-6KV_3*25+1*16mm
11、護套：采用GB7594.7-19特軟加強型礦用電纜,TRJ-UGF-6KV_3*25+1*16mm87中XH-03A型橡皮。護套橡皮的氧指數≥40。
12、成品電纜的阻燃性能滿足MT386-1995的要求。
13、電纜標志：電纜表面印有型號、電壓、規格及制造廠名稱。礦用橡套電纜結構特點：
一：導電線芯。柔軟性要求以電鉆電纜，采掘機電纜為最高；導線結構采取如下措施：
1， 采用較軟的細直徑銅單線、以小節距束合、復絞。整根電纜的彎曲扭轉性還受到絕緣、護套結構的影響，因此不能認為單絲越細，節距越小越好。  特軟加強型礦用電纜,TRJ-UGF-6KV_3*25+1*16mm
2， 采用同向束絞和復絞可提高柔軟性。
3， 為了便于導線在絕緣層中的相對滑動和便于安裝維修。電鉆電纜和小截面的采掘機電纜導線單絲應鍍錫，大截面采掘機電纜在導線外還用包紙帶隔離絕緣。
二：絕緣層 要求有足夠的電絕緣性能
1， 采用含膠量不低于百分之35的橡皮
2， 絕緣厚度比通用橡套電纜要厚  特軟加強型礦用電纜,TRJ-UGF-6KV_3*25+1*16mm
3， 采用電性好的橡皮，并采用好的擠橡工藝（如擠橡硫化連續生產線）
