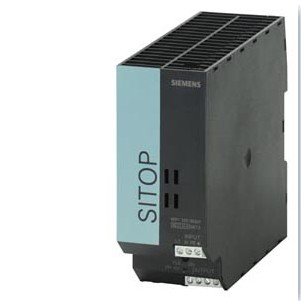

6EP1334-3BA00

SITOP PSU200M 24 V/10 A

產品信息
文檔
技術/CAx數據
后續產品

技術數據CAx數據

SITOP PSU200M 10 A 調節電源輸入：AC 120/230-500 V 輸出：DC 24 V/10 A

技術數據

產品

SITOP modular

電源，型號

24 V/10 A

輸入

單相和兩相交流

供電電壓 / 1 / 在AC時

120…230 V

電源電壓 / 2 / 在 AC 時

230…500 V

電壓范圍/最小值

備注

通過設備上的選擇開關設置

輸入電壓 / 1 / 在 AC 時

85…264 V

輸入電壓 / 2 / 在 AC 時

176…550 V

廣域輸入

是

抗過壓能力

1300 Vpeak, 1.3 ms

Ia 額定時的斷電橋接，最小值

25 ms

斷點橋接

at Vin = 120/230 V, typ. 150 ms at Vin = 400 V

電源頻率額定值

50/60 Hz

電源頻率范圍/最小值

47...63 Hz

輸入電流 / 輸入電壓額定值為 120 V 時

4.4 A

輸入電流 / 輸入電壓額定值為 230 V 時

2.4 A

輸入電流 / 輸入電壓額定值為 500 V 時

1.1 A

接通電流限制 (+ 25 °C)，最大值

35 A

I²t，最大值

4 A²·s

已安裝的輸入保險絲

T 6.3 A (不可用)

電源線中的保護裝置 (IEC 898)

建議在單項運行時所選微型斷路器：6A（10A）特性曲線C（B）;要求2相運行時：2極連接的斷路器或斷路器3RV2011-1EA10 (設置 3.8 A) 或3RV2711-1ED10 (UL 489) 230 V時; 3RV2011-1DA10 (設置 3 A) 或3RV2711-1DD10 (UL489) 400/500 V時

輸出

調節后、零電位直流電壓

額定 DC 電壓額定值 Ua

24 V

總?cè)蒎e(cuò)，靜態 ±

3 %

靜態電網調節，約

0.1 %

靜態負載調節，約

0.1 %

剩余波紋度雙重峰值，最大值

50 mV

尖峰雙重峰值，最大值（頻帶寬帶約 20 MHz）

200 mV

設置范圍/最小值

24…28.8 V

產品功能 / 可調整輸出電壓

是

輸出電壓的設置

通過電位器

運行顯示

24 V 的綠色 LED 正常

信號裝置

通過信號模塊（6EP1961-3BA10)

啟動/關閉特性

V輸出超調 約3 %

起動延遲，最大值

1 s

電壓上升，典型值

50 ms

Ia 額定電流額定值

10 A

電流范圍/最小值

0…10 A

備注

+60 ... +70 °C: 降額使用 2%/K (120 V; 230 V), 3.5%/K (400 V)

供給的有效功率 / 典型

240 W

恒定的過載電流 / 啟動期間短路 / 典型

12 A

瞬時過載電流 / 運行期間短路 / 典型

30 A

過電流的過載能力持續時間 / 運行時短路

25 ms

用于提高功率的并聯能力

是

備注

輸出特性可變

用于提高功率的可并聯設備的數量，臺

效率

Ua 額定、Ia 額定時的效率，約

87 %

Ua 額定、Ia 額定時的功耗，約

36 W

閉環控制

動態電網調節（Ue 額定 ±15 %），最大值

0.1 %

動態負載調節 (Ia: 50/100/50 %)，Ua ± 典型值

3 %

負載躍變 50 到 100 % 的調節時間，典型值

2 ms

負載躍變 100 到 50 % 的調節時間，典型值

2 ms

調節時間 / 最大值

5 ms

保護和監測

輸出過壓保護

< 35 V

電流限制，典型值

12 A

輸出的特性 / 短路保護

是

短路保護

兩者選一，恒流特性約 12 A 或鎖閉關機

持續短路電流 / 有效值 / 典型

12 A

超載/短路顯示

黃色LED指示“過載”，紅色LED指示“閉鎖關機“

安全

初級/次級電位隔離

是

電位隔離

符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓

防護類別

Class I

泄漏電流 / 最大值

3.5 mA

泄漏電流 / 典型

0.32 mA

CE 標識

是

UL/CSA 認證

是

UL/cUL (CSA) 許可

cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259

防爆

ATEX (EX) II 3G Ex nA nC IIC T3 Gc; cCSAus (CSA C22.2 No. 213,ANSI/ISA-12.12.01) Class I, Div. 2, Group ABCD, T3

FM 許可

CB 許可

否

造船許可

GL, ABS

防護等級 (EN 60529)

IP20

EMC

發射干擾（輻射）

EN 55022 Class B

電網諧波限制

EN 61000-3-2

抗干擾能力（免疫）

EN 61000-6-2

運行數據

環境溫度 / 運行期間

-25…+70 °C

備注

自然對流

環境溫度 / 運輸期間

-40…+85 °C

環境溫度 / 存放期間

-40…+85 °C

濕度等級符合 EN 60721

氣候類型為 3K3，無冷凝

機械裝置

連接技術

螺栓連接

接口/電源輸入

L, N, PE: 每 0.2 ... 2.5 mm² 1個螺釘型端子單芯/多股

接口/輸出

+, -: 每 0.2 ... 2.5 mm² 2個螺釘型端子

接口/輔助觸點

寬度 / 外殼的

90 mm

高度 / 外殼的

125 mm

深度 / 外殼的

125 mm

安裝寬度

90 mm

安裝高度

225 mm

重量，大約

1.4 kg
