關于電容補償柜

企業電網中功率因數低，甚至被供電部門罰款，需提高功率因數。

企業變電所電壓低，需提高電網電壓。

輸電線路線損過大，需減小線損，節約輸送電線路成本，降低變壓器損耗，節省電能。

新投入用電設備，需配套補償無功功率。

功率因數低，設備出力達不到額定功率。

原有補償裝置老化，達不到生產要求。

負載增加，而原有變壓器容量或原有輸配電線路因無功消耗過大無法滿足要求，需降低供電的視在功率，增加供電能力。

電網電壓出現時高、時低的情況，影響用電設備的運行。

變壓器輸電系統中感性負荷（如電機）較多，需補償設備。

企業電網中功率因數低，需提高功率因數，降低線路電流，延長電氣設備壽命，減少所用導線截面規格，節約投資。

業務聯系專線：15019434548

技術支持：13312975766
電 話：0755-28115757
傳 真：0755-28115669

QQ: 1846976363

郵編：518109
電子郵箱：1846976363@qq.com

公司網址：http://luckypeng.jdzj.com

公司官網：http://www.szluckypower.com

地 址：深圳市龍華街道工業西路24-30號二棟（龍華供電所旁）公交站：龍華上塘路口

電容補償柜

概述

　　電力系統中的負載類型大部分屬于感性負載，加上用電企業普遍廣泛地使用電力電子設備，使電網功率因數較低。較低的功率因數降低了設備利用率，增加了供電投資，損害了電壓質量，降低了設備使用壽命，大大增加了線路損耗。為了改善電網功率因數低下帶來的能源浪費和這些不利供電生產的因素，必須使電網功率因數得到有效的提高。顯然這些無功功率如果都要由發電機提供并遠距離傳送是不合理的，通常也是不可能的。合理的辦法就是在需要無功功率的地方產生無功功率，即增加無功功率補償設備與裝置。

結構

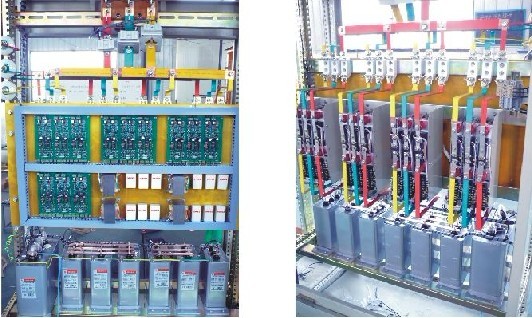

　　一般來說，低壓電容補償柜由柜殼、母線、斷路器、隔離開關，熱繼電器、接觸器、避雷器、電容器、電抗器、一、二次導線、端子排、功率因數自動補償控制裝置、盤面儀表等組成。

基本原理

　　在實際電力系統中，大部分負載為異步電動機。其等效電路可看作電阻和電感的串聯電路，其電壓與電流的相位差較大，功率因數較低。并聯電容器后（如下圖所示），電容器的電流將抵消一部分電感電流，從而使電感電流減小，總電流隨之減小，電壓與電流的相位差變小，使功率因數提高。

主要產品

　　WDB-K型低壓無功動態補償裝置采用大功率晶閘管投切開關，控制器可根據系統電壓，無功功率、兩相準則控制晶閘管開關對多級電容組進行快速投切。晶閘管開關采用過零觸發方式，可實現電容器無涌流無沖擊投入，達到穩定系統電壓、補償電網無功、改善功率因數、提高變壓器承載能力的目的。可廣泛應用于電力、冶金、石油、港口、化工、建材等工礦企業及小區配電系統。

　　GWB-Z型高壓無功自動補償裝置，適用于6KV、10KV的大中型工礦企業等負荷波動較大、功率因數需經常調節的變電站配電系統。本裝置是根據系統電壓和無功缺額等因素，通過綜合測算，自動投切電容器組、以提高電壓質量、改善功率因數及減少線損。本裝置適用于無人值守變電站和諧波電壓、諧波電流滿足國標GB/T14549-93規定允許值的場合。如現場諧波條件超標，可根據情況配備1%-13%Xc的電抗以抗拒諧波進入補償設備。

　　GWB-J型高壓無功就地補償裝置主要應用于大功率高壓電機、為高壓電機的運行就地提供所需無功功率，以達到提高電機的功率因數、減少線路損耗及改善供電質量的目的。本裝置選用進口或國內外知名企業高壓單相或三相電容器，金屬化全膜絕緣介質，具有穩定性高、運行溫度低、損耗小、使用壽命長、體積小、重量輕、無泄漏等特點。該裝置廣泛應用于冶金、石化、建材、電力、煤炭、機械制造、水泥等行業的大功率高壓電機設備。

GWB-G型高壓無功固定補償裝置用于于負荷穩定、無需自動控制的工礦企業、電力部門等變電站。裝置連接在6KV、10KV母線上，用于改善系統功率因數、調整網絡電壓及降低線路損耗。本裝置采用全封閉柜體，防護等級高。每套封閉柜均有帶電和電流顯示元件。成套裝置由電抗器、電容器、等元器件組成，設備簡單，便于安裝。本裝置為固定補償方式，也可根據用戶要求采用手動分組投切
