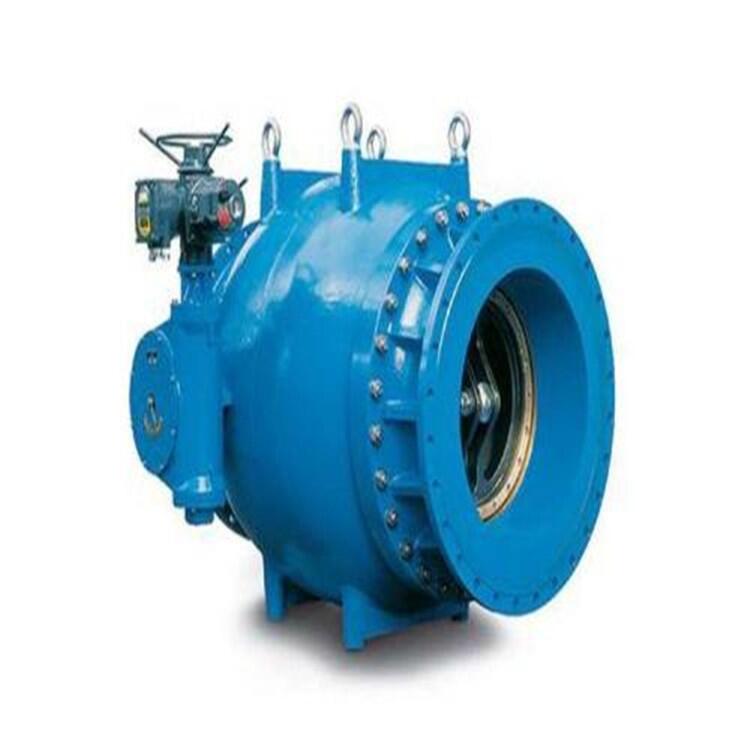

HS74X4活塞式液控調流調壓閥
一、 產品介紹：
活塞式液控調流調壓閥為我公司獨立研發型產品，廣泛 應用于要求精密調節、安全減壓或調節、安全二合一的管道系統。可以用作航空動力研究領域風洞 試驗場管路做流量調節閥；也在引水方面可以用作泄放閥和防爆管閥；在輸水上業可以用作流量調 節閥，可用作放凈閥或灌管閥，在污水、水處理可以用作泵啟動保護閥，或是配備特殊的調節出口 部件，也可以用在水處理廠的流量調節閥，也可以用作污水處理廠氣量調節閥，在供水上活塞閥根 據液態工況采用不同的出口部件，用作壓力/流量調節閥，例如管網壓力平衡。
二.概述
該閥本體主要由閥體、出水閥體、閥座、活塞、鼠籠(扇葉圈)、閥桿、曲柄、連桿、軸套、導軌、活塞架、密封圈組成的主閥加上電液伺服液控裝置和壓力傳感器(流量計)等組成。口徑從100mm到2000mm,壓力等級從PN1.0 kg/c㎡到PN10.0 kg/c㎡，進出口壓力差可達40kg/c㎡,不僅填補了大 口徑控制閥空白，而且填補了高壓力和大壓差控制閥空白。電液伺服液控裝置是專門為某航空大學風洞試驗場調節閥配套設計，主要用于對閥門的開度進行精確的控制。采用電液伺服系統，此系統主要由液壓泵站、電氣控制系統、電液伺服放大器、伺服液壓執行機構組成。本裝置采用紋插裝閥閥組作為核心控制集成塊，結構緊湊。整體布局合理、美觀，便于操作和安裝維修。
活塞式液控調流調壓閥具有多種控制功能，包括水位控制功能、減壓控制功能、止回控制功能、持壓
泄壓控制功能、流量控制功能、破管關閉控制功能以及水庫排空泄水功能等。
三.產品詳細參數：
|
公稱通徑(mm) |
DN200-DN2000 |
|
公稱壓力（MPa） |
PN10/PN16/ PN25 |
|
適用溫度℃ |
-10℃-135℃ |
|
適用介質 |
水、空氣、煤氣、天然氣等 |
四.產品特點：
1、鼠籠式與扇葉圈式兩種調節結構有效解決氣蝕問題。
2、可以實現智能化控制。
3、閥門使用壽命長。
4、閥門泄漏量為零。
5、對稱流道，具有流線型設計，無紊流、無振動。
6、具有線性調節功能。
訂貨須知：
您好！感謝您對我們產品的關注與認可，在您訂購我們的產品之前，可以先與我們聯系，我們會安排銷售經理跟您溝通介紹，根據您的需求來確定您所需要的產品，并且會報出具體的實惠價格。我們一定會盡心盡意為您提供優質滿意的服務。
本公司售后實現質量三包服務。
一、合同簽訂后，保證產品品質；
二、在規定的時間內按時交貨；
三、在給您發貨前，和您具體核實以下資料：發貨清單、產品合格證、產品使用說明書、技術資料等等；
四、有任何的建議或疑問，請打電話。
