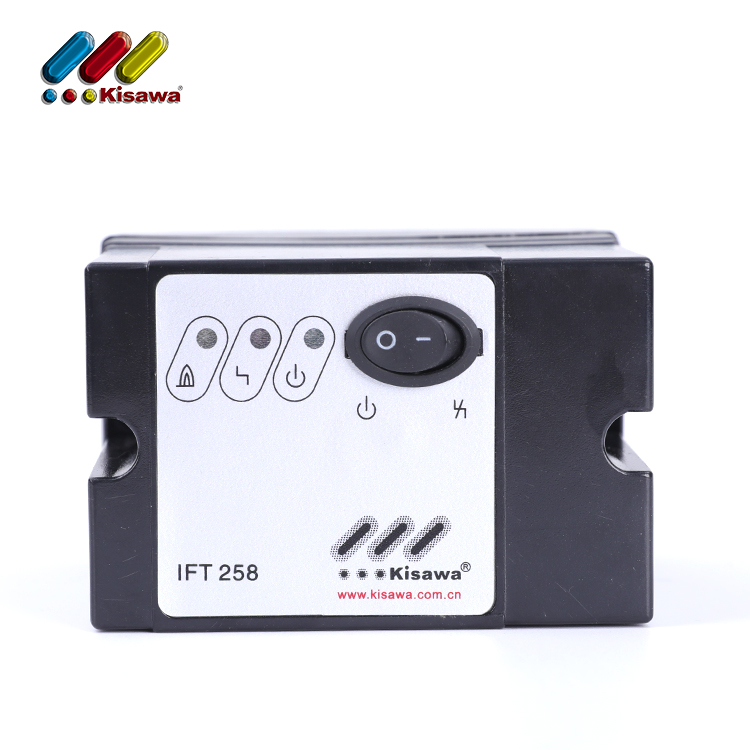

IFT258自動點火及檢測控制器（帶LED光柱顯示火焰強度）

258型燒嘴自動控制器是一種直接啟動和檢測燒嘴運行的控制器，可采用電離式火焰檢測或紫外線UV檢測，也可以采用點火和檢測可以共一根電極進行操作的模式。由于本身不具備控制吹掃的功能，可以用PLC可編程序控制器或者繼電器連鎖到其他控制系統中進行吹掃功能，外接大功率點火變壓器可直接點著帶助燃風的大功率燒嘴KIO/KIC系列和小功率點火燒嘴KMI/KDL系列；具有本地開關、遠程按鈕復位兩種模式。

技術指標

1、供電：AC220V±10%  50HZ；

2、環境溫度：-20℃--+65℃  無冷凝；

3、火焰檢測電流：2-20uA之間調節。

4、防護等級：IP40

5、點火電纜：＜5米（宜耐溫高壓線）

6、電纜長度：電極電離檢測方式zui長75米，UV紫外光檢測方式zui長100米

接線說明

接線端子

1為火線（L）；

2為零線（N）；

3為壓力報警保護及點火供電開關；

4為遠端控制復位點火開關。（常開型：NO觸點）

5為檢測電極電流輸入信號uA（DC），不可與其他帶電壓線一同走線，以免干擾。

5為外部大功率點火高壓變壓器供電電源（火線）。

6為UV電源（L）；

7為地線（PE），一定要與電柜總地線相接。

8.9為點火熄火后報警輸出信號，遠程點火失敗的故障信號（無源NO觸點型）。

10為外部大功率點火高壓變壓器供電電源（火線）。

11.12內部短接，為輸出到電磁閥的電源（火線）。

13.14為遠程點火燃燒成功的輸出信號（無源NO觸點型）。

安裝及接線圖

注意：

1、電源應采用固定接線，火線L和零線N不可以接反，否則會造成設備損失。

2、電磁閥和點火變壓器由控制輸出220AC電源驅動，zui大輸出電流為2A，每個輸出電流不得超過2.5A。

3、燃燒指示觸點（端子13-14）和點火失敗信號觸點（端子8-9）；zui大電流：2A，zui大電壓253V；

4、UV紫外線火焰探測器zui大工作壓力為：230V，內部無熔斷保護器。

5、檢測線用塑料電纜保護管單獨走線，遠程控制時要和主電纜分開放置，以免外部的電磁干擾。

6、采用紫外探頭時，7#端子不要接地；

7、端子11和12已在內部并接。

8、安裝：可用U型導軌35mm、寬113mm、高75mm、深120mm，底版上兩安裝孔間距。

9、采用單電極時，燒嘴和控制器的7#端子一定要接地，否則會造成設備損壞。

10、自動燒嘴控制器通電前必須將控制器上的兩個固定螺絲旋緊。

11、二次點火操作時要待報警紅燈亮起后20秒方可進行，以免過載損壞。
