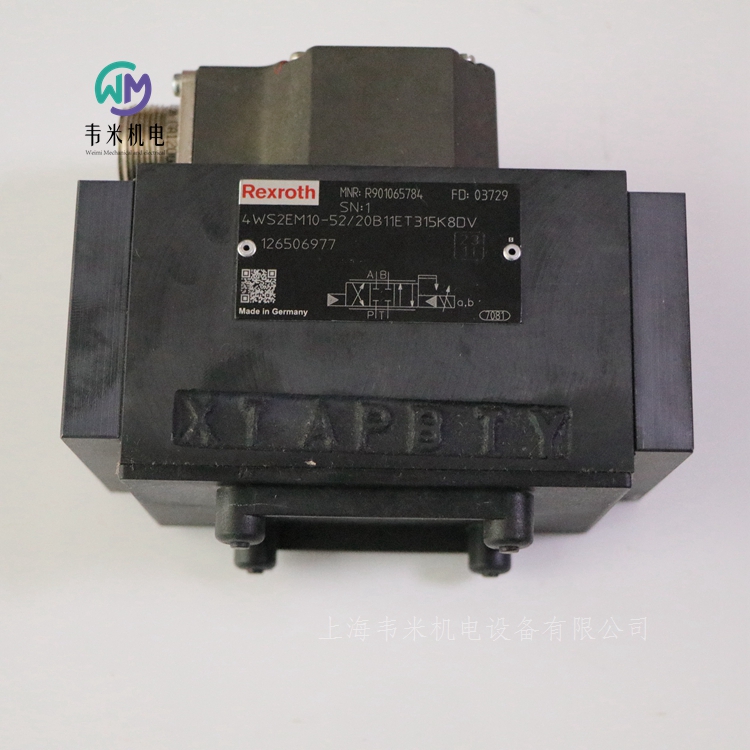

力士樂伺服閥4WS2EM10-52/20B11ET315K8DV，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH四通型號的方向伺服閥
4WS.2E...
R901066145 4WS2EM10-52/75B11ET315K8DV
規格 10
組件系列 5X
大工作壓力 315 bar
大流量 180 l/min
用于控制位置、力、壓力或速率的閥
帶機械反饋或機械和電氣反饋的二級伺服閥
第 1 級噴嘴/擋板放大器
用于底板安裝：孔圖按 ISO 4401
干燥的控制電機，液壓液不得弄臟電磁鐵間隙
也用作 3 通結構
無磨損控制閥芯復位元件
在外部控制或通過集成電子元件 (OBE) 控制
閥和集成控制電子元件已進行調節和測試
帶液動力補償的控制閥芯
中心固定的控制閥套，因此對溫度和壓力的敏感性很低
控制閥套上的壓力腔帶有間隙密封，因此無密封圈磨損
第 1 級的過濾器可從外部自由檢修
產品說明
4WS(E)2EM10-5X/...
4WS(E)2EM10-5X 型閥門是電動操作的 2 級伺服方向閥。它們主要用于控制位置、力和速率。
這些閥門由機電轉換器（力矩馬達）、液壓放大器（原理：噴嘴擋板）和套筒（第二級）中的控制閥芯（通過機械反饋連接到力矩馬達）組成。
力矩馬達線圈上的電氣輸入信號通過磁體產生作用于電樞的力，并與彈性管 一起產生扭矩。這導致通過螺栓連接到彈性管的擋板從兩個控制噴嘴之間的中心位置移開，并且在控制閥芯的前側產生壓差。該壓差導致控制閥芯改變位置，并導致壓力油口連接一個執行機構油口，同時，另一個執行機構油口連接到回流油口。
控制閥芯通過彎曲彈簧（機械反饋）連接到擋板或力矩馬達。控制閥芯的位置將改變，直到彎曲彈簧的反饋扭矩和力矩馬達的電磁扭矩達到平衡并且噴嘴擋板系統的壓差變為零。
因此，控制閥芯的行程和伺服閥的流量是與電氣輸入信號成比例來控制的。必須注意的是，流量取決于閥壓降。
外部控制電子元件，4WS2EM10-5X/... 型（單獨訂購）
外部控制電子元件（伺服放大器）操作閥門并放大模擬輸入信號（控制值），以便通過輸出信號以流量控制形式驅動伺服閥。
集成控制電子元件，4WSE2EM10-5X/... 型和 4WSE2ED10-5X/... 型
要放大模擬輸入信號，需集成特別針對此閥類型進行過調整的控制電子元件 (10)。它們與力矩馬達蓋帽相連接。閥零位可以通過可從外部檢修的電位計進行調整。
4WSE2ED10-5X/...
對于通過復位彈簧的機械控制，此類型的閥門還配備有電氣閥芯位置檢測和控制裝置。控制閥芯位置由感應式位置傳感器確定。由集成控制電子元件將位置傳感器信號與控制值相比較。任何可能的控制偏差都進行電氣放大，并且作為控制信號饋送到力矩馬達。具有附加電氣反饋時，與純機械型號相比，電氣控制器放大率可在較小信號范圍內達到較高動態值。另外提供的機械反饋可確保在電源故障時，閥芯位于零范圍內。
閥門僅與集成控制電子元件配合使用。閥零位可以通過可從外部檢修的電位計進行調整。
注意：更改零電位可能導致系統損壞，故只能由的專業人員執行。
德國力士樂REXROTH伺服閥訂貨號和型號：
R901066145 4WS2EM10-5X/75B11ET315K8DV
R901065784 4WS2EM10-52/20B11ET315K8DV
R900956874 4WS2EM10-52/30B11ET315K31DV
R901020256 4WS2EM10-52/60B11ET315K8DV
R900952165 4WSE2EM6-22/5B9ET315K17EV

力士樂REXROTH用于高頻響閥的閥放大器
VT-VRRA1-537-2X/V0 0811405061
組件系列 2X
模擬，歐洲板卡格式
適用于以下類型的閥：4WRPH 10…L-2X
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節的零電位
實際值電纜的電纜斷裂識別
放大器板卡只有在斷電后才能進行插拔。
與天線、無線電系統的距離必須至少為 1 m。
切勿在電源電纜附近鋪設線圈和信號線。
我們建議使用屏蔽電纜作為信號線和線圈導線。
電纜屏蔽必須集中連接至電氣柜，長度越短越好。
不得將閥線圈連接至自震蕩二極管或其它保護電路。
電纜長度和橫截面必須遵照技術數據中的規定。
接線信息
電源零位 b2 和控制零位 b12 或 b14 或 z28 須單獨通向中心接地（零點）。


力士樂REXROTH用于高頻響閥的閥放大器
VT-VRRA1-527-2X/V0/2STV 0811405063
組件系列 2X
模擬，歐洲板卡格式
適用閥：
4WRL 10…35 V/V1…M-3X...
4WRL 10…35 E/W…S-3X…
4WRL 10…25 V/V1…M-3X…-750
3WRCB 25…50…M-1X…
特征
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節的零電位
實際值電纜的電纜斷裂識別


力士樂REXROTH電氣放大器
類型 0811405074 VT-VRPA1-527-20/V0/RTS-2/2V
特點
適合控制帶正遮蓋的先導式方向控制閥
帶有附加電子板卡（子卡）的放大器
用于安裝在 19 英寸機 遮蓋閥芯架上的歐洲制式的模擬放大器
可控輸出級
選通輸入
防短路輸出
零位可設置 閥零位
實際值電纜的電纜斷連檢測
帶有 PID 調節的位置控制
斜坡功能
通過差動輸入進行外部電壓控制的斜坡時間設置
可關閉的斜坡功能
放大器板卡只有在斷電后才能進行插拔。
與天線，無線電設備系統的距離必須足夠（> 1 m）。
切勿在電源電纜附近鋪設線圈和信號線。
我們推薦使用屏蔽電纜作為信號線和線圈導線。
電纜屏蔽必須集中連接至控制柜，長度越短越好。
不能將閥線圈連接至自震蕩二極管或其它保護電路。


力士樂REXROTH電氣放大器
放大器類型 VT-VRPA1-527-2X/V0/RTS-2STV
材料編號0811405073
放大器類型 VT-VRPA1-527-20/V0/2/2V
材料編號0811405076
用于帶電氣位置反饋和正遮蓋的先導式方向控制閥
4WRL 10...35 E/W...-3X...
配套的板卡插槽：
開放式板卡插槽 VT 3002-1-2X/32F
適合控制帶正遮蓋的先導式方向控制閥
帶有附加電子板卡（子卡）的放大器
用于安裝在 19 英寸機 遮蓋閥芯架上的歐洲制式的模擬放大器
可控輸出級
選通輸入
防短路輸出
零位可設置 閥零位
實際值電纜的電纜斷連檢測
帶有 PID 調節的位置控制
斜坡功能
通過差動輸入進行外部電壓控制的斜坡時間設置
可關閉的斜坡功能

力士樂REXROTH比例壓力閥、比例流量閥和調節閥的閥放大器
VT-VRPA1-537-1X/V0/...
0811405097 VT-VRPA1-537-10/V0/PV
0811405104 VT-VRPA1-537-10/V0/QV-RTP
組件系列 1X
模擬，歐洲板卡格式
適用于以下類型的閥：DBEB10Z、DREB10Z、DBETBX、4WRP10EA
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節的零電位和靈敏度
實際值電纜的電纜斷裂識別
放大器板卡只有在斷電后才能進行插拔。
與天線、無線電系統的距離必須至少為 1 m。
切勿在電源電纜附近鋪設線圈和信號線。
我們建議使用屏蔽電纜作為信號線和線圈導線。
電纜屏蔽必須集中連接至電氣柜，長度越短越好。
不得將閥線圈連接至自震蕩二極管或其它保護電路。
電纜長度和橫截面必須遵照技術數據中的規定。
接線信息
電源零位 b2 和控制零位 b12 將被橋接。
如果供電設備 < 1 m 遠，直接接到 DIN 連接器。
如果距離 > 1 m，則將控制零位單獨接地。


力士樂REXROTH用于高頻響閥的閥放大器
VT-VRPA2-537-1X/V0/RTP
VT-VRPA2-537-10/V0/RTP 0811405120
組件系列 1X
模擬，歐洲板卡格式
適用于以下類型的閥：4WRP 10
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節斜坡時間、靈敏度和零電位
實際值電纜的電纜斷裂識別



力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-MSPA1-508-1X/V0
0811405126 VT-MSPA1-508-10/V0
組件系列 1X
模擬，模塊化設計
適用閥門：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
特點
適用于控制不帶電氣反饋的直動式比例閥
設計：用于卡在承載軌上的模塊
控制值電壓 0...+10 V 的差動輸入
斜坡函數發生器上斜坡和下斜坡可以單獨設置
零位電位計
脈沖調制輸出級
LED 顯示：
電源電壓
準備就緒
斜坡"關"
可拆卸電氣接線排




力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-SSPA1-508-2X
0811405144 VT-SSPA1-508-22/V0
0811405162 VT-SSPA1-508-22/V0/I
組件系列 2X
模擬，連接器設計
適用閥門：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
差動輸入
可調節斜坡時間、靈敏度、零電位和顫振頻率
24 V 工作電壓
放大器用于控制不帶電氣位置控制的比例閥。
它直接連到閥門的線圈插頭。控制側（UB，控制值）上的連接電纜通過電纜束線圈引導和連接。
LED 發出可用電源電壓的信號。視放大器類型而定，將控制值預設為電壓 0...10 V 或電流 4...20 mA。
控制值可以通過閥零位電位計和靈敏度電位計進行調節。如果是電壓規格，可用差分輸入。
此外，控制值可以通過斜坡引導。
為適應特殊的應用場合，顫振電流振幅電位計采用了多變的設計。
交付時，顫振電流振幅電位計已設置為佳值，以便只有在上述特殊情況下才有必要進行另一次調節。


力士樂REXROTH板卡插槽
VT 3002-2X
板卡插槽可用于歐洲格式下歐式電子板卡的簡易安裝和布線，比如在電氣柜中
可用螺絲固定或固定在禮帽式導軌上
可以使用附加適配器安裝在禮帽式導軌的垂直位置（包括在交付范圍內）
穩態基礎
用控制桿進行卡鎖和彈出
通過螺釘端子進行連接





力士樂REXROTH用于 A10VSO 軸向柱塞變量泵 SYDFE1 控制的外部控制電子元件
VT 5041
R901263598 VT5041-31/2-0
組件系列 3X
模擬，歐洲板卡格式
壓力和流量控制系統 SYDFE1（元件系列 1X、2X 和 3X）的內裝部分用于通過 VT-DFP…2X 型閥門控制帶 SYDFE1 控制的軸向柱塞變量泵 A10VSO...
實現 SYDFE1 控制、壓力和擺動角控制、可選功率限制的電子功能
壓力控制器油路可以調節并切換為兩個現有液壓油體積（執行機構和管路）
用于壓力和轉角控制器的小值發生器
取決于壓力的泄漏補償（可以關閉）
可轉換的壓力反饋輸入（電流、電壓、范圍）
面板上工作狀態的 6 個 LED 顯示
面板上實際轉角值的顯示儀器（可選）
帶內部或外部控制值預設的功率限制（可選）
模擬控制電子元件 VT5041-3X... 設計為歐洲格式的的插入卡。每個都標配一個壓力和轉角的控制值輸入端（功率限制，可選）。實際壓力值由一個壓力傳感器記錄。泵上的位置傳感器記錄實際轉角值。記錄的實際值在放大器和中進行處理，并與的控制值進行比較。小值發生器確保只有分配給所需工作點的控制器或自動激活。小值發生器的輸出信號成為閥控制環的控制值。
通過合適的控制值，可以自動激活可選的功率限制。可以在內部或外部功率控制值。必要時通過小值發生器限制轉角控制值。可以在插口 7 上測量得到的轉角控制值。
實際閥值（閥芯位置）由一個感應式位置傳感器記錄。振蕩器/解調器電路負責信號的處理。在閥芯位置控制器中生成并進一步處理控制偏差。閥門控制器的輸出信號形成自計時電流輸出級的控制值，該值控制閥門的比例線圈。
控制電子元件具有故障消息輸出端，出現錯誤時，其電壓為 0 V（= 低活性）。同時“Err.”LED 亮起。根據跳線 J1 的配置，可以利用錯誤消息使閥輸出級斷電。
導致故障消息：
內部電源錯誤
壓力實際值大于允許的系統壓力
（插口 2： p實際 > 11.5 V）
接口 26c 上缺少啟用信號
電纜斷裂或超出轉角反饋范圍
電纜斷裂或超出閥芯反饋范圍
“壓力傳感器”電纜斷裂（設置為 4  -  20 mA，0.5  -  5 V 和 1  -  10 V 時）
控制錯誤（控制偏差 x 控制器增益）大于 4 V 的時間超過 1 秒 (40 %)
出現錯誤時，可以對電子元件進行配置，以使輸出級斷電，并將閥芯推入其機械終端位置。這樣，泵將向回擺動。只能通過復位啟用信號進行錯誤確認。



力士樂REXROTH供電模塊
類型 VT 11006，VT 11116
供電模塊提供兩種穩定電壓。用于為外部電氣執行機構供電。
VT 11006-1X：24 V / ±15 V
VT 11116-1X：24 V / ±10 V
開關模式的電源設備
電壓反極性保護
通過 LED 顯示的功能控制
輸出電壓在電氣上與工作電壓隔離
注意事項
供電模塊不能抵抗持續的短路！
一路輸出電壓發生過載時，第二路輸出電壓也會降低！
連續運行多個相鄰模塊且溫度高于 40 °C 時，模塊之間的空間必須保持為 ≥ 20 mm！





力士樂REXROTH用于不帶電氣位置反饋的比例閥的閥放大器
VT-MSPA
R901439034 VT-MSPA1-20/A5/000/000
R901439037 VT-MSPA2-20/A5/000/000
R901439037 VT-MSPA2-21/A5/000/000
R901439038 VT-MSPA2-21/F5/000/000
組件系列 2X
適用于控制不帶電氣位置反饋的比例閥和泵控制件
多種力士樂工業液壓閥門可供選擇
設備中所存儲閥門的特性曲線
通過按鈕優化閥門
控制值輸入 0 ... ±10 V 或 4 ... 20 mA
工作電壓的反向極性保護
斜坡發生器上斜坡和下斜坡可以單獨調節
零電位設置
控制值調節
特性曲線發生器
定時功率輸出級
防短路輸出
LED 狀態顯示
測量插口適用于：實際電流值、內部電流控制/設置
所有閥門參數可調節
一般信息
這些放大器模塊適于裝配在禮帽式導軌上。通過 3 個張力彈簧插頭建立電氣連接。電源電壓為 24 VDC。
供電設備
內部供電設備隨附了接通電流限制器以防止出現電流峰值。此外，還集成了反向極性保護功能。
控制值，控制值加法器
"內部控制值" 包括：
"外部控制值"，連接在差分放大器 (2) 的輸入處
零位偏移，標準設置中的 "Z/B" 可調節
在壓力閥中，正控制值會使閥門處的壓力增加。
對于 4W...1) 型號閥門，下列內容適用：
通過線圈 B，0 - +10 V 或 12 - 20 mA 的控制值使閥中流體從 P 流向 A，從 B 流向 T。
通過線圈 A，0 - -10 V 或 12 - 4 mA 的控制值使閥中流體從 P 流向 B，從 A 流向 T。在專家設置中，控制值極性變化是可能的 [5]（請參閱操作說明 30232-B）。
在正常運行時，可以在 "V" 測量插口處測量 "內部控制值"。
斜坡
斜坡限制控制值的傾斜。
您可以在一個斜坡所有斜坡均為一個時間，默認值）和 4Q/2Q 斜坡（斜坡的時間不同）之間選擇。4Q/2Q 斜坡時間在專家設置中設置。特性曲線發生器不影響斜坡時間。
控制值衰減器 "G"
利用控制值衰減器可以降低控制值。
特性曲線發生器
在特性曲線發生器中，預設閥門特性曲線可以調整到實際液壓和控制技術條件。
可以在專家設置中調節以下內容：
先導電流 "B"
階躍 "S"
大電流 "G"（VT-MSPA2 可分別用于 A 和 B）
電流控制器
將對線圈電流進行記錄，并在電流控制器中將其與控制值進行比較，然后補償差異。
時鐘發生器
時鐘發生器會產生輸出級的時鐘頻率 "f"。使用力士樂閥門，時鐘頻率有時隨控制值和/或工作電壓而變化。
功率輸出級
電流輸出級產生比例閥的定時線圈電流。線圈電流被限制為
每次輸出的大允許電流，具體取決于設定閥門。輸出級為防短路設計。如出現內部干擾信號或啟用缺失時，輸出級將關閉。
數字輸入
輸入 DI 可設置到四個不同的功能：
1. 啟用（出廠設置）
2.VT-MSPA1 1) 不帶功能
2.VT-MSPA2 控制值極性變化
3.斜坡開/關
4.單個或相位斜坡
數字輸出
若無電纜中斷、內部錯誤，且 UB ≥ UB 小，則設備會通知準備就緒。
閥門類型 4WRPH6…SO855，開關位置 0-5：
控制值 ±10 V
數字輸入端 2，控制值極性變化

力士樂伺服閥4WS2EM10-52/20B11ET315K8DV
