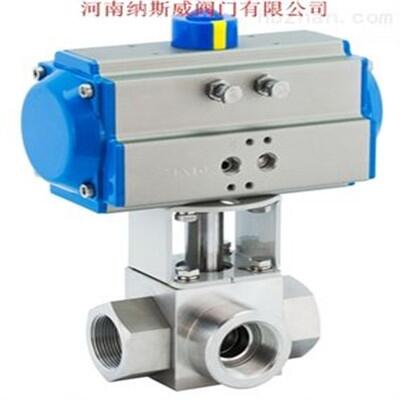

Q615N氣動液壓三通高壓球閥
產品概述
Q615N氣動三通高壓球閥,氣動液壓三通球閥,不銹鋼高壓氣動T型三通球閥,氣動L型高壓三通球閥,氣動高壓三通球閥,Q615F氣動內螺紋高壓三通球閥,氣動高壓絲扣三通球閥,氣動絲口高壓三通內螺紋液壓球閥,AT型氣動高壓內螺紋三通球閥,GT型氣動內螺紋高壓三通球閥,不銹鋼氣動三通內螺紋高壓球閥,氣動不銹鋼三通液壓球閥,氣動液壓T型三通球閥,YJZQ氣動高壓三通球閥,氣動T型三通高壓球閥,氣動高壓內螺紋三通球閥,氣動KHB高壓三通球閥,氣動內螺紋三通高壓球閥，Q615N氣動高壓T型三通球閥,CNG氣動高壓三通球閥,304不銹鋼氣動高壓三通球閥,氣動高壓三通液壓球閥,氣動液壓高壓球閥,BKHN氣動三通高壓球閥,氣動高壓碳鋼內螺紋球閥,31.5MPa高壓氣動內螺紋三通球閥,氣動高壓不銹鋼三通球閥,高壓三通氣動球閥,氣動高壓三通絲扣球閥是采用GT或AT雙(單)作用氣動活塞式執行器與BKH液壓三通高壓球閥組成， 可選配定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、防爆三聯件、隔爆三聯件、手輪機構等。T型適用于介質的分流，合流或流向切換。L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，雙層閥桿填料符合德國泄露測試要求，在系統泄壓后無需拆下整個閥體就能進行檢查和維修。氣動三通內螺紋球閥任一通口均可用作入口而無泄漏，并可根據工況需要制成L型或T型通道。四閥座密封三通球閥它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分內螺紋(G/NPT)、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。 當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸(B缸)推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90℃氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置,定位器可調節閥門管道流量是一種自動控制和遙控的新型閥門。廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分內螺紋(G/NPT)、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。智能控制與定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4~0.7MPa氣源就可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥內轉動90°可以實現全開—全閉的動作。主要應用于石油、化工、設備配套、液壓、輕工、CNG、燃氣、高壓設備、造紙等工業及液壓自動控制系統中。
氣動三通高壓球閥結構圖：
|
|
|
|
|
|
|
氣動液壓三通T型球閥流向圖 |
|
|
|
|
|
氣動三通高壓球閥 |
氣動三通高壓球閥結構圖 |
氣動三通高壓球閥執行器主要技術參數：
|
氣動執行器 |
型號 |
GT系列、AT系列 |
|
氣源壓力 |
0.4 ～ 0.8 MPa |
|
|
最大回轉角度 |
90°～92° |
|
|
回信器 |
AC220V AC110V DC24V |
|
|
控制信號 |
4 ～20mA |
|
|
控制氣源 |
潔凈、干燥壓縮空氣 |
|
|
工作溫度 |
-20℃ ～ +90℃ |
氣動三通高壓球閥閥體主要零件材料：
|
零件名稱 |
閥體 |
球芯 |
閥座 |
閥桿 |
填料 |
支架 |
連接軸 |
|
材料 |
鍛鋼、不銹鋼 |
不銹鋼 |
聚甲醛、聚醚醚酮 |
2Cr13 |
氟橡膠 |
不銹鋼 |
鑄鋼 |
氣動三通高壓球閥執行器主要部件材料：
|
零件名稱 |
缸體 |
端蓋 |
活塞 |
軸 |
O型圈 |
螺栓 |
|
GTD |
鋁合金型材 (硬質陽極氧化) |
壓鑄鋁合金 (環氧樹脂噴涂) |
壓鑄鋁 |
鋼 (鍍鎳磷合金) |
NBR |
SUS304 |
氣動三通高壓球閥零件材料：
|
零件名稱 |
材料名稱 |
|||
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
氟橡膠、增強聚四氟乙烯、對位聚苯、不銹鋼密封圈 |
|||
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
氣動三通高壓球閥主要性能規范：
|
型號 |
公稱壓力 PN(MPa) |
試驗壓力Ps(MPa) |
啟閉時間 (S) |
工作溫度 (℃) |
適用介質 |
|
|
殼體 |
密封 |
|||||
|
Q611N |
16 |
16 |
24 |
1～2 |
-35～120 |
天然氣、油品等 |
|
35 |
35 |
50 |
||||
|
Q614N |
16 |
16 |
24 |
1～2 |
||
|
35 |
35 |
50 |
||||
|
Q615N |
16 |
16 |
24 |
|||
|
|
35 |
35 |
50 |
|||
氣動三通高壓球閥主要外形尺寸：(單位：mm) (如選用單作用氣缸加一檔)
|
DN |
L |
T |
H |
K |
R |
D |
氣動執行器選配 |
|
8 |
147 |
72 |
176 |
34 |
6 |
G1/4″ |
AT52 |
|
10 |
147 |
78 |
176 |
36 |
8 |
G3/8″ |
|
|
15 |
147 |
87 |
176 |
36 |
10 |
G1/2″ |
|
|
20 |
168 |
99 |
237 |
47 |
14.5 |
G3/4″ |
AT63 |
|
25 |
182 |
114 |
237 |
51 |
19.6 |
G1″ |
AT75 |
|
32 |
204 |
123 |
249 |
55 |
24.8 |
G11/4″ |
AT83 |
|
40 |
239 |
131 |
285 |
62 |
30 |
G11/2″ |
AT92 |
|
50 |
268 |
142 |
348 |
70 |
39.6 |
G2″ |
AT105 |
