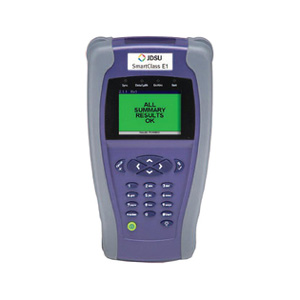

美國JDSU SmartClass E1誤碼儀產品簡介：

SmartClass E1/Datacom是用于安裝和開通E1和數據通信業務的手持現場測試儀，為E1和數據通信信號分析提供多種測試模式。作為一個經濟且簡易使用的解決方案，SmartClass E1具有智能自動配置（AutoConfig）特性和一個大的便于讀取結果的彩色屏幕，為運營商和承包商現場技術人員提供重量輕、堅固耐用、電池供電的測試儀，是一種理想的測試工具。同時，此設備還可以滿足移動運營商在構建E1基礎設施時的各種需求。

美國JDSU SmartClass E1誤碼儀主要特性

● 易于使用，重量輕，結構堅固，適用于 E1/數據通信的業務安裝和維護

● 具有智能化的自動配置（AutoConfig）功能，大大減少對現場技術人員的培訓

● 和PC機軟件配套使用，可以下載結果用于生成報告

● 提供額外的E1和數據通信測試功能（具有可選軟件）

● 包括事件日志和直方圖，用于排除故障

● 能夠通過雙E1端口進行雙向監控和故障排除

● 支持多種語言，提供彩色圖形用戶界面（GUI）

● 支持 G.703 同向、反向與集中式接口測試

美國JDSU SmartClass E1誤碼儀應用

E1

   •  端接、監測、橋接與本地環回模式
   •  G.703– 2Mbit/s測試
   •  2M (Bulk)，nx64kbit/s BERT
   •  G.821, G.826 與 M.2100性能
   • 音頻監測（VF 分路）
   •  頻率偏移
   •  VF 電平與頻率測試，VF音頻插入
   •  E1 信號電平測試
   •  ABCD/Sa監測
   •  環路延時
   •  告警（故障）與誤碼（異常）插入
   •  脈沖模板分析（可選項）
   •  抖動測試（可選項）
   •  MFC-R2（可選項）

數據通信

   •  DTE仿真、DCE仿真和監測模式
   •  X.21、V.24（RS-232）、V.35、V.36（RS-449）、EIA-530接口選項
   •  環路時延
   •  幀中繼（可選項）
   •  G.703同向、反向與集中式接口測試

其他

   •  VT-100終端仿真（可選項）
   •  遠程控制（可選項）

美國JDSU SmartClass E1誤碼儀技術指標

E1電路測試

•  接口
        雙RJ-48端口（端口1 RX/TX,端口2 僅RX）
        120平衡式 RJ-48(缺省配置)
        120平衡式 CF,75 歐非平衡式BNC（通過適配器電纜）

•  線路代碼： AMI,HDB3

•  Tx時鐘：　　內部時鐘；恢復時鐘；外部時鐘（通過端口2的適配電纜）

•  Tx頻率偏移量：±100ppm，間隔為1ppm

•  幀結構：　　非成幀，PCM31,PCM31C,PCM30,PCM30C

•  測試模式：　端接，監測，橋接，本地環回
               2M（Bulk），n×64kbps BERT

•  自動配置（AutoConfig ）成幀模式

•  LED指示器：SYNC,ALARM,ERROR,DATA,LPBK,BATT

•  性能分析
        G.821,G.826與M.2100
        ABCD/Sa監測
        環路延時

•  測試碼型
        全1，全0
        1：1，1：3（1In4），1：4（1In5），1：7（1In8）
        63（26-1），511（29-1），2047（211-1）
        ITU：INV215-1，215-1，INV220-1，220-1，INV223-1，223-1
        QBF,QRSS,LIVE
        用戶位碼型（3到32比特）
        用戶字節碼型（1到64字節）

•  結果分析
        丟失告警，LOS秒
        誤碼計數，誤碼率，時鐘滑碼，幀滑碼，LOF告警，LOF秒，AIS告警，AIS秒，RDI告警，RDI
        秒，MF RDI秒
        FAS誤碼計數，FAS誤碼率，FAS字誤碼計數，MFAS字誤碼計數，MFAS字誤碼率，CRC誤碼
        計數，CRC誤碼率，CRC同步丟失計數
        FAS同步丟失計數，MFAS同步丟失計數，遠端誤塊計數，NFAS字，MFAS字，NMFAS字Si位
        A位，Sa位序列（Sa4-Sa8）
        TSE/位誤碼計數，TSE/誤碼率，誤塊計數
        碼型滑碼，碼型滑碼秒
        碼型同步丟失計數，碼型同步丟失秒，環路延時（us），經過時間，時間，日期/時隙Rx字節，
        時隙信令數據

•  誤碼（異常）插入
        2M 代碼　　單個插入
        2M FAS 　　單個，2個，3個，4個
        2M MFAS 　單個，2個
        2M CRC 　　單個
        BERT 碼型滑碼　　單個
        E-Blt/REBE　　單個
        Blt(TSE)　　單個速率1e-2,1e-3,1e-4,1e-5,1e-6,1e-7,多個1到50

•  告警（故障）插入
        LOS
        丟失幀（LOF）
        AIS
        RDI/FAS Dist
        MF AIS
        MF RDI/MFAS Dist

•  VF 測試
        VF 電平與頻率測試
        VF音頻插入　404Hz，1004Hz，2713Hz，2804Hz
                     -13.0dBm，-3.0dBm，0.0dBm，3.0dBm
        VF 分路到內置揚聲器

•  脈沖模板（可選項）
        結果：脈沖波形圖
              G.703 模板：通過/失敗
        脈沖寬度分辨率：2.75ns

• 抖動測試（可選項）
        測試模式：端接、監測、橋接
        測試方式：
                手動抖動測試；
                最大抖動容限測量（MTJ) ；
                快速抖動容限測量（FMTJ)；
                抖動傳函測量(JTF)

數據通信電路測試

• 接口

        X.21, V.24 (RS232), V.35, V.36 (RS449), 和EIA-530

        G.703同向、反向和集中式接口（通過適配器電纜）

• 數據速率（仿真和監測）

        X.21 同步 50 bps - 10 Mbps

        V.24 (RS232) 異步 50 bps - 128 kbps

        V.24 (RS232) 同步 50 bps - 128 kbps

        V.35 同步 50 bps - 2048 kbps

        V.36 (RS449) 同步 50 bps - 10 Mbps
        EIA-530 同步 50 bps - 10 Mbps

• 幀中繼（可選項）
        接口：數據通信
        測試模式： 終端和監測 (UNI-U, UNI-N, NNI)
        鏈接管理： 自動探測 (默認)，ANSI T1.617 Annex D,，ITU-T Q.933，Annex A,，LMI Rev 1,無
        DLCI ：       0 – 1023
        鏈接跟蹤： 簡短，冗長，文本，十六進制，文本和十六進制
        長幀： 5-9999

• 加載測試
        CIR 測試（加載） ：關，固定，突發, Ping
        CIR 固定速率： 1 – 10,000 kbit/s
        幀長度： 5-9999
        有效負載： 序列，用戶1，用戶2，序列+用戶
        控制位： FECN, BECN, DE, C/R
        突發設置： Tx時間，空閑時間

• PING
        設置： 源IP地址，目的IP地址，ARP， Ping長度
        封裝： NLPID，以太網類型

• 結果分類
        幀中繼（DLCI，鏈接，Ping, LMI, DLCI列表，跟蹤）和數據通信



美國JDSU SmartClass E1誤碼儀訂貨信息

SmartClass E1系列
CSC-E1-P1	SmartClass E1包
CSC-E1-P4	SmartClass E1完全包 （抖動、脈沖波形）
SmartClass E1和數據系列
CSC-E1DC-P1	SmartClass E1 Datacom包 (不包括軟件選件)
CSC-E1DC-P2	SmartClass E1 Datacom脈沖波形和幀中繼包 (包括脈沖波形和幀中繼軟件選項)
CSC-E1DC-P3	SmartClass E1 Datacom高級包 (包括脈沖波形，MFC-R2，幀中繼，VT-100 軟件選項)
CSC-E1DC-P4	SmartClass E1 Datacom脈沖波形，抖動包 (包括脈沖波形和抖動軟件選件)
CSC-E1DC-P5	SmartClass E1 Datacom全包 (包括脈沖波形，抖動，MFC-R2，幀中繼，VT-100 軟件選項)
