機床主要功能：

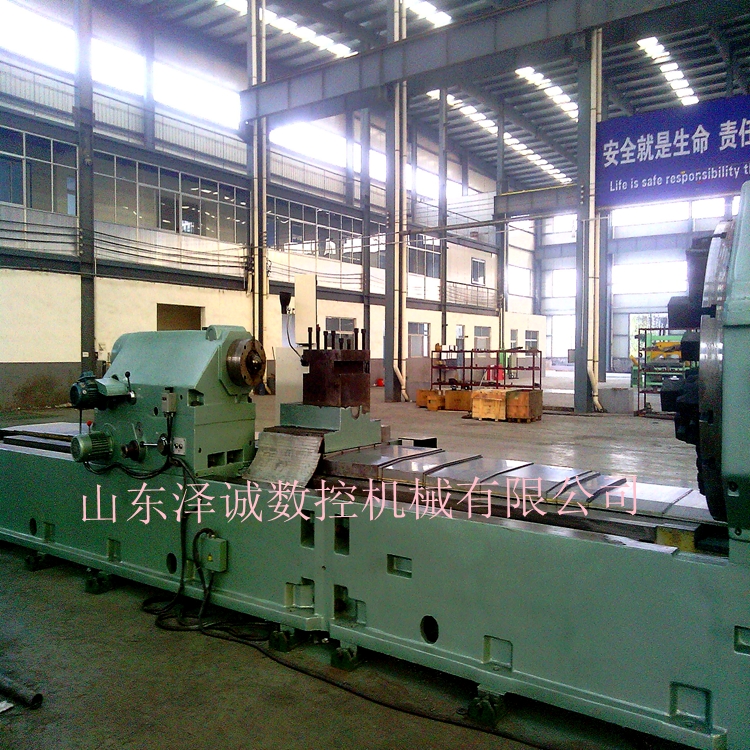

本機床系為一臺全功能、高精度的數控重型臥式軋輥車床。用于加工重型軋輥、盤類零件和其它回轉類零件。采用數控系統控制，也可手動按鈕操作，可車削圓柱面、圓錐面、內孔、端面、圓弧、螺紋、切槽、切斷及回轉曲面，最適于加工軋輥、汽輪機轉子、重型電機轉子等零件的精加工和半精加工。適用于高速鋼、硬質合金及陶瓷刀具，對黑色金屬、有色金屬及部分非金屬件的半精及精加工。
二、 機床基本組成
本機床由床身、床頭箱、床頭箱底座、主電機座、花盤、尾座、車刀架、走臺、液壓裝置、電控柜及隨機附件等組成。
本機床造型美觀大方，操作按鈕站置于上刀架上，機床的操作面板符號簡單、清晰、功能齊全。
機床主要技術參數
|
序號 |
技術參數名稱 |
參數規格 |
|
1 |
加工軋輥直徑 |
Φ1000mm |
|
2 |
工件長度 |
3000mm |
|
3 |
工件重量 |
20t |
|
4 |
導軌寬度 |
1250mm |
|
5 |
花盤直徑 |
1000mm |
|
6 |
花盤扭矩 |
15KNm |
|
7 |
花盤卡爪形式 |
手動四爪 |
|
8 |
主軸錐度 |
1:4 |
|
9 |
主軸前軸承內孔直徑 |
Φ280 |
|
10 |
尾座套筒直徑 |
Φ280 |
|
11 |
主軸角度 |
60°75° |
|
12 |
主軸轉速范圍 |
1-260r/min |
|
13 |
主軸轉速級數 |
液壓2檔、無級變速 |
|
14 |
主電機功率 |
55Kw |
|
15 |
上刀架形式 |
方刀架 |
|
16 |
單刀架切削力 |
25KN |
|
17 |
刀架縱向（Z軸）行程 |
2000mm |
|
18 |
刀架橫向（X軸）行程 |
625mm |
|
19 |
刀具截面尺寸 |
50×50mm |
|
20 |
刀架X軸進給量范圍（無級） |
1-4000mm/min |
|
21 |
刀架Z軸進給量范圍（無級） |
1-4000mm/min |
|
22 |
刀架X軸快速移動 |
4000 mm/min |
|
23 |
刀架Z軸快速移動 |
4000 mm/min |
|
24 |
進給電機X/Z軸扭矩 |
36N.m |
|
25 |
尾座套筒行程 |
200mm |
|
26 |
尾座快速移動速度 |
2000 mm/min |
|
27 |
尾座套筒移動速度 |
50 mm/min |
|
28 |
尾座角度 |
60°75° |
四、機床各部介紹
1、床身
本機床采用矩形四軌整體結構設有工件導軌和刀架導軌，樹脂砂造型HT300灰口鑄鐵材質，且導軌面采用中頻淬火精磨削工藝，具有良好的耐磨性及精度保持性并具有優良的剛度、抗振性和抗斷面畸變能力。該床身經過先進的有限元力學分析，從理論上證實了結構的合理性、優良的剛性、抗震性和抗斷面畸變能力。
工件導軌有二條平行等高導軌，尾座和中心架在其上運動并定位。床身上裝有尾座移動用直齒條。
刀架導軌有二條平行的高低導軌，縱向拖板通過伺服電機行星減速機傳動，驅動絲杠副帶動大刀架延床身移動，橫向刀架采用伺服電機精密行星減速機與絲杠副直連驅動刀架進給。床身支撐在地腳墊鐵上，調整后用地腳螺釘固定，使其與機床地基構成統一整體。因此床身具有較高的綜合剛性。
2、床頭箱體為箱形結構，具有箱體剛度高、固有頻率高、抗振能力強、噪聲低等特點。箱體與底座聯接處采用熱對稱鍵結構，從而有效地減小了主軸的熱漂移，提高加工精度。主電機固定在主電機座上，并與床頭箱底座相聯，傳動剛度高、抗振性好。
主電機經彈性聯軸節與主傳動機構的Ⅰ軸相聯，通過傳動軸、齒輪驅動主軸，傳動軸支承在滾動軸承上。
主軸為穿軸式結構，推力軸承受力均勻，主軸回轉精度高。徑向采用高精度雙列滾子軸承支承定心，經優化設計取得 支承跨距，提高了主軸的回轉精度和動、靜剛度，軸向采用了高精度推力滾子軸承，并在軸向加有預載。齒圈位于支承中間，受力狀態好、齒面接觸好、傳遞平穩。主軸長徑比小，剛性好，抗彎能力強。主軸上傳動大齒輪設計在前后軸承間撓度 部位，提高了齒輪嚙合質量與傳動平穩性。
大齒輪受力均勻、齒面接觸好、傳遞平穩。主軸長徑比小，剛度高，承載能力大。
主軸與齒輪配合后經靜平衡校正，確保高轉速下的穩定度。所有齒輪采用優質鋼材，淬火后磨齒工藝加工。提高了工作精度，使機床噪聲低于85dB（A）。
花盤用螺釘和過盈的錐面配合緊固在主軸上，由內置式機械卡爪夾持工件。
主軸上的頂尖采用短錐柄法蘭式結構，錐面定位，用螺釘固定在主軸上，提高了頂尖與主軸的連接剛度。頂尖錐體與錐孔接觸率不小于75%。
所有齒輪采用磨齒工藝加工，提高工作精度，使機床噪聲低。
在床頭箱設有按鈕站，可實現對主軸的正、反向點動和停止的控制。
3、花盤
花盤設有4個機械卡爪，卡緊可靠。
床頭箱內部潤滑由油泵經分油器供給。電氣互鎖使得未開動潤滑油泵前，主電機不能開動。分別控制主軸潤滑和其他軸輪潤滑，在潤滑油量過小時報。
|
|
|
|
|
尾座由尾座體、套筒與芯軸機構、測力裝置、尾座和套筒移動機構、夾緊與放松機構及液壓裝置等組成。
裝在套筒內的芯軸機構經過CAD優化設計，選用的套筒直徑大，具有很高的剛度。
尾座頂尖為錐孔定位法蘭盤固定式結構，比同類車床采用長錐柄相比，法蘭盤頂尖具有更高的剛度。
尾座由交流電機驅動，經齒輪副、蝸桿蝸母條副傳動，使其在工件床身上移動，到位后用碟簧卡緊油缸夾緊在床身上。
套筒移動為機動，由交流電機驅動，經擺線針輪減速器、絲杠絲母傳動，實現套筒的移動，移動到位后由碟簧夾緊，液壓放松。套筒內設有工件熱變形補償裝置，保證加工過程中工件變形不引起芯軸變化。
尾座體內裝有套筒液壓測力裝置、套筒移動和夾緊機構。尾座正面設有電接點壓力表，可根據工件重量按頂緊力標牌選擇設定指針位置。當移動套筒頂緊工件時，頂緊力達到預選值，套筒移動電機將自動停止。
在尾座后側放置液壓裝置，供尾座及套筒松開壓力油及潤滑油。
、
|
序號 |
貨物名稱 |
型號和規格 |
數量 |
原產地和制造商名稱 |
|
1 |
數控系統 |
SIEMENS828D SL |
1套 |
西門子 |
|
2 |
交流伺服電機Z/X |
36/36Nm |
1套 |
西門子 |
|
3 |
主電機 |
55KW |
1套 |
wangpai |
|
4 |
調速控制器 |
|
1套 |
英國歐陸 |
|
5 |
主軸編碼器 |
1024線 |
1套 |
無錫 |
|
6 |
床頭箱主軸軸承 |
|
1套 |
哈、瓦、洛 |
|
7 |
尾座主軸軸承 |
|
1套 |
哈、瓦、洛 |
|
8 |
其它軸承 |
|
1套 |
哈、瓦、洛等軸承廠 |
|
9 |
主要低壓電氣元件 |
|
1套 |
法國施耐德 |
|
10 |
其它電氣元件 |
|
1套 |
國產名優 |
|
11 |
X軸滾珠絲杠 |
5010 |
1套 |
濟寧博特/南京工藝 |
|
12 |
Z軸滾珠絲杠 |
8020 |
1套 |
濟寧博特/南京工藝 |
|
13 |
主要液壓元件 |
|
1套 |
臺灣/榆次油研 |
|
14 |
金屬拖鏈 |
|
1套 |
國內名優 |
|
15 |
電器柜 |
|
1套 |
自制 |
|
16 |
卡盤 |
Φ1000mm |
1套 |
自制 |
