品牌與產地：奧林巴斯OLYMPUS

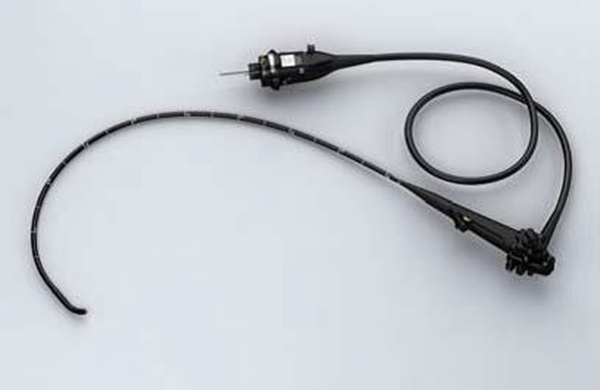

型號與REF：OLYMPUS GIF-H290
送修單位：貴陽市第二某醫院貴陽某醫院
廣州云啟醫療設備有限公司擁有從事多年內窺鏡維修經驗的高級工程師團隊和一流檢測設備，我們將以優質的質量，高效的服務，合理的價位，真誠與廣大醫院第三方維修公司合作。在內窺鏡維修擁有一支技術水平高端的隊伍，專攻維修復雜進口內窺鏡客戶滿意是我們最終的目標。感謝多年以來廣大客戶及同仁的支持和信賴，客戶的認可是我們最大的成就！期待與客戶建立長期穩定、互利共贏的合作關系!
電子內鏡原理結構及常見故障維修:
2.電子內鏡基本結構
電子內鏡設備包括內鏡、圖像處理中心和冷光源。內鏡又由操作部等7個部分組成。（1）操作部：包括活檢閥、吸引鈕、注氣、注水鈕、彎角鈕及彎角固定鈕。操作部有遙控開關與圖像處理中心相連。
（2）頭端部：包括CCD、鉗道管開口、送氣、送水噴嘴及光纖終端。
（3）插入部：包括2束導光纖維束、CCD視頻信號線電纜、送水管、注水管、彎角鈕鋼絲和活檢管道，這些管道的外面包以金屬軟網，金屬軟網的外層再套以聚酯外套。
（4）彎曲部：轉動角度鈕可控制內鏡彎曲部向上、下、左、右方向彎曲，最大角度可達上180°～210°，下180°，左160°，右160°。
（5）電子處理部：涵蓋導光纖維束和視頻信號線，視頻信號線與電子內鏡先端部的CCD相連，與導光纖維束一起經插入部及操作部與電子內鏡光源及圖像處理中心耦合。此外，送氣、注水管也包括在其中。
（6）連接部：電子內鏡連接部除有光源頭、送氣接頭、吸引管接頭、注水瓶接口外，還有視頻線接頭。
（7）送氣送水系統及吸引活檢系統：電子內鏡的送氣、送水及吸引活檢孔道設計與纖維鏡相同，電子內鏡光源內亦裝有電磁氣泵與送氣、送水管道相通，內鏡與光源接頭處有吸引嘴與負壓吸引端相接。
醫用內窺鏡主要組成部分
醫用內窺鏡是一種光學裝置，可以深入人體自然腔道或通過外科手術打開的孔道進行檢查、診斷或治療，提高病情診斷的準確性。那么，你知道醫用內窺鏡主要組成嗎？內鏡選用主流品牌日本奧林巴斯10根電子胃鏡，其主要組成為：
（1）圖像處理主機：主要用于將內鏡觀測到的圖像進行高清成像，使醫生更加直觀地判斷病人身體內部的健康情況，保證手術順利進行，圖像質量的高低可直接影響醫生的臨床診斷。
（2）冷光源：是醫用內窺鏡的照明光源，由于內鏡是侵入性檢查工具，為了避免內鏡工作時產生的熱量對人體造成傷害，現在一般都采用冷光源，即在光輸出口設置紅外濾光片，最大限度地限制紅外光的輸出，保證手術的安全性。
（3）內鏡：是醫用內窺鏡重要組成部分，主要由先端部、彎曲部、插入部、操作部等組成，內鏡插入部通過人體自然腔道或外科手術打開的孔道觀察腔內組織健康情況，為臨床診斷提供可靠的依據。
維修案例：
日本Fujifilm富士電子上消化道內窺鏡EG-600WR
600系列CMOS高清內窺鏡
EG-600WR
診斷性能的新視野
EG-600WR上消化道內窺鏡
CMOS技術
百萬像素CMOS圖像傳感器產生高清圖像
600系列內窺鏡采用百萬像素CMOS圖像傳感器，可生成超高清圖像。CMOS技術實現了更少的噪點和出色的圖像。這些功能使高級觀察和診斷成為可能。
即使超過百萬像素，CMOS技術也能實現60幀逐行視頻。使用60幀逐行掃描方式，還可以制作出高清、模糊程度較低的靜止圖像。
使用CMOS技術近距離對焦
新設計的高性能光學系統將近距離觀察能力提高到2mm。圖像邊緣的焦點得到了改進，大限度地減少了觀察流明時的失真.通過與百萬像素CMOS圖像傳感器的結合，高性能光學系統可輔助從近焦到遠焦的各種觀察
廣州云啟醫療設備有限公司，擁有上多名專業安裝、檢測維修師傅，針對動力系統、手術器械、醫療電子設備、超聲&探頭、軟鏡、硬鏡等醫療設備提供專業維修保養提供解決方案。維修品牌：STORZ史托斯、STRYKER史賽克、OLYMPUS奧林巴斯、PANASONIC松下、AESCULAP蛇牌、WOLF狼牌、RUDOLF諾道夫、PENTAX賓得/潘太克斯、FUJINON富士能、Ackermann愛克曼、強生ETHICON、愛爾博ERBE、施樂輝SMITH&NEPHEW、CONMED康美、VIKING維京、順康ACMI、佳樂等眾多知名品牌醫療設備。
內鏡附件保養與維護
活檢鉗等手術器械
平時應平放或掛放于干燥處，避免銳角彎曲；插入時如遇阻力，勿用暴力以免損壞并危及內鏡；操作時手法宜輕柔，醫護配合默契；操作完畢，清洗消毒后，及時整形或修理，再干燥保存。
照相器械
照相機應放置于內盛干燥劑的容器內，膠卷須干燥冷藏，電子內鏡專用照相系統嚴格按操作要求安裝、調試和應用。
其他
如高頻電發生器，電視傳像系統、激光治療機、微波治療儀、熱探頭治療儀等專用儀器設備均按說明書要求保養和使用。
維修案例一：
奧林巴斯內窺鏡維修案例
設備名稱：OLYMPUS奧林巴斯GIF-XP260電子胃鏡維修
故障現象：1、光束部分老化，脫皮；2、插入管老化，脫皮；3、橡皮破裂，漏水；4、蛇骨輕度變形
檢測結果：1、光束部分老化，脫皮；2、插入管老化，脫皮；3、橡皮破裂，漏水；4、蛇骨輕度變形；
維修方案：
維修方案一：C級維修+LG：更換光束，插入管，鉗子管，螺旋管，鋼絲，橡皮。
維修方案二：C級維修：更換插放管，鉗子管，螺旋管，鋼絲，橡皮。
維修周期：1個星期。
維修案例二：
設備名稱：奧林巴斯GIF-160電子胃鏡
檢測結果： 1、旋鈕嚴重漏水；2、角度不足；3、導光束單側不夠亮；
維修方案：1、更換插入管；2、更換角度鋼絲；3、更換蛇骨網套；4、更換螺紋管組件；5、更換鉗子管；6、更換彎曲橡皮；7、更換導光束
維修周期：10個工作日
保修周期：六個月
