康普網線的干擾源再外導線中電流產生的磁通以虛線同心圓表示，這些磁通的一部分包圍康普網線芯和其層（可近似認為包圍這兩種的磁通相等），稱為干擾磁通，如圖1（a）所示。它在電纜芯和層中感生一電勢Es（。），產生層電流Is（。），如圖1（b）所示。電勢Es（。）等于層電流在層電阻Rs和自感抗上Xs的電壓降落，即：
Es（。）= Is（。）Rs+jIs（。）Xs
  層電流所產生的磁通包圍著層，也全部包圍著電纜芯，這些磁通和外導線產生的干擾磁通方向相反，故稱為反向磁通，在圖1（a）中以實線同心圓表示。按電磁感應原理可知，在理想情況下，如果層電阻為零，這種反向磁通可將干擾磁通全部抵消，即反向磁通在電纜芯中產生的互感電動勢Er（。）和干擾磁通在電纜芯中感應的電動勢Es（。）大小相等，方向相反。設層對電纜芯的互感抗為Xm，則：
Er（。）=-jIs（。）Xm
  因?qū)訉㈦娎|芯完全包圍在內，故Xm=Xs。從上式可看出，如果層電阻Rs=0，則Es（。）=- Er（。）。但是層不可能沒有電阻，故干擾磁通在電纜芯中感應的電動勢不能被抵消的部分為Es（。）+ Er（。）= Is（。）Rs，即與層的電阻成正比。因此，要有效地消除電磁耦合的干擾，就必須采用電阻系數小的材料如銅、鋁等做成層。

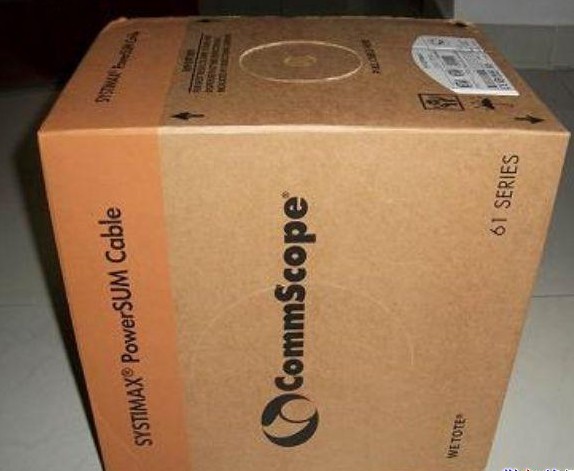

康普網線詳細介紹：康普網線是網絡通信的一種線纜，康普網線傳輸性能優越、機械性能強、溫度特效好、電氣性能穩定、傳輸延時低、尺寸小、阻抗性好、具有優異的串?dāng)_、回?fù)p和隔離以及低插損耗。康普網線主要分為：康普超五類和六類網線及價格、康普和非網線及報價。更多詳細參數和報價請登錄公司網站：http://www.gzsxwl.com 康普網線描述：網線的結構是把4根絕緣鋼絲套上橙、藍、綠、棕不同顏色的緊套，每根緊套鋼絲在以一條白色緊套鋼絲相互纏繞，最后裹上一層環保型阻燃聚氯乙烯外套制作而成。康普網線性能特點：美國康普網線傳輸性能超過TIA/EIA-568B.2-1六類標準阻抗：100ohms±15％，IMHzto 600MHz 傳輸延遲： 延遲偏移：45ns max 康普網線的材料：導體：—23AWG solid bare copper 絕緣體：?jiǎn)误w042in/整體20in 外皮：FR PVC 重量：261bs/mft 康普網線應用范圍：適合EIA/TIA 568A/B通用線序廣泛應用于網絡通信媒體傳播等網線支持語音、數據及大多數媒體高速傳播康普網線支持10Base T/100Base Tx快速以太網、千兆以太網和622Mbps ATM等多種網絡類型，以全面通過FLUKE DSP-4100傳輸性能測試達標。 本公司供應康普網線和提供一系列的 價格 報價和參數說明 百通網線詳細介紹：網線的英文名字叫Twist-Pair。是綜合布線工程中最常用的一種傳輸介質。百通網線是網絡通信的一種線纜，百通網線傳輸性能優越、機械性能強、溫度特效好、電氣性能穩定、傳輸延時低、尺寸小、阻抗性好、具有優異的串?dāng)_、回?fù)p和隔離以及低插損耗。百通網線主要分為：百通超五類和六類網線及價格、百通和非網線及報價。百通網線采用了一對互相絕緣的金屬導線互相絞合的方式來抵御一部分外界電磁波干擾，更主要的是降低自身信號的對外干擾。把兩根絕緣的銅導線按一定密度互相絞在一起，可以降低信號干擾的程度，每一根導線在傳輸中輻射的電波會被另一根線上發出的電波抵消。“網線”的名字也是由此而來。網線一般由兩根22-26號絕緣銅導線相互纏繞而成，實際使用時，網線是由多對網線一起包在一個絕緣電纜套管里的。典型的網線有四對的，也有更多對網線放在一個電纜套管里的。這些我們稱之為網線電纜。在網線電纜（也稱雙扭線電纜）內，不同線對具有不同的扭絞長度，一般地說，扭絞長度在38.1mm至14cm內，按逆時針方向扭絞。相臨線對的扭絞長度在12.7mm以上，一般扭線的越密其抗干擾能力就越強，與其他傳輸介質相比，網線在傳輸距離，信道寬度和數據傳輸速度等方面均受到一定限制，但價格較為低廉。  （1）無外套，直徑小，節省所占用的空間；（2）重量輕，易彎曲，易安裝；（3）將串?dāng)_減至最小或加以消除；（4）具有阻燃性；（5）具有獨立性和靈活性，適用于結構化綜合布線。
