01. 介紹
1、 此控制器可支持控制和編寫多種 DMX512 芯片的燈具，本說明書只介紹 DMX512AP/SM512 芯片(編址選項
U02)，如果需要編址其他 DMX512 芯片，請參考對應芯片的說明書。
2、 控制器到首燈需接 A 線(D+線)、B 線(D-線)、GND 線和 ADD 編址線才可進行編址；
編址完成后，燈具不用重新上電即保存新地址。

3、 只需要設置一次，即可將所有 DMX512 芯片燈具進行一次性的編寫；
燈具的通道（增量）根據實際工程的燈具或?qū)嶋H需求進行設定；
編址的首燈可由用戶自行設定，但控制器設定燈具的地址數值不能超過最大值 4096
4、 控制器可不用重新上電即可實現編址功能與控制功能切

02. 技術參數

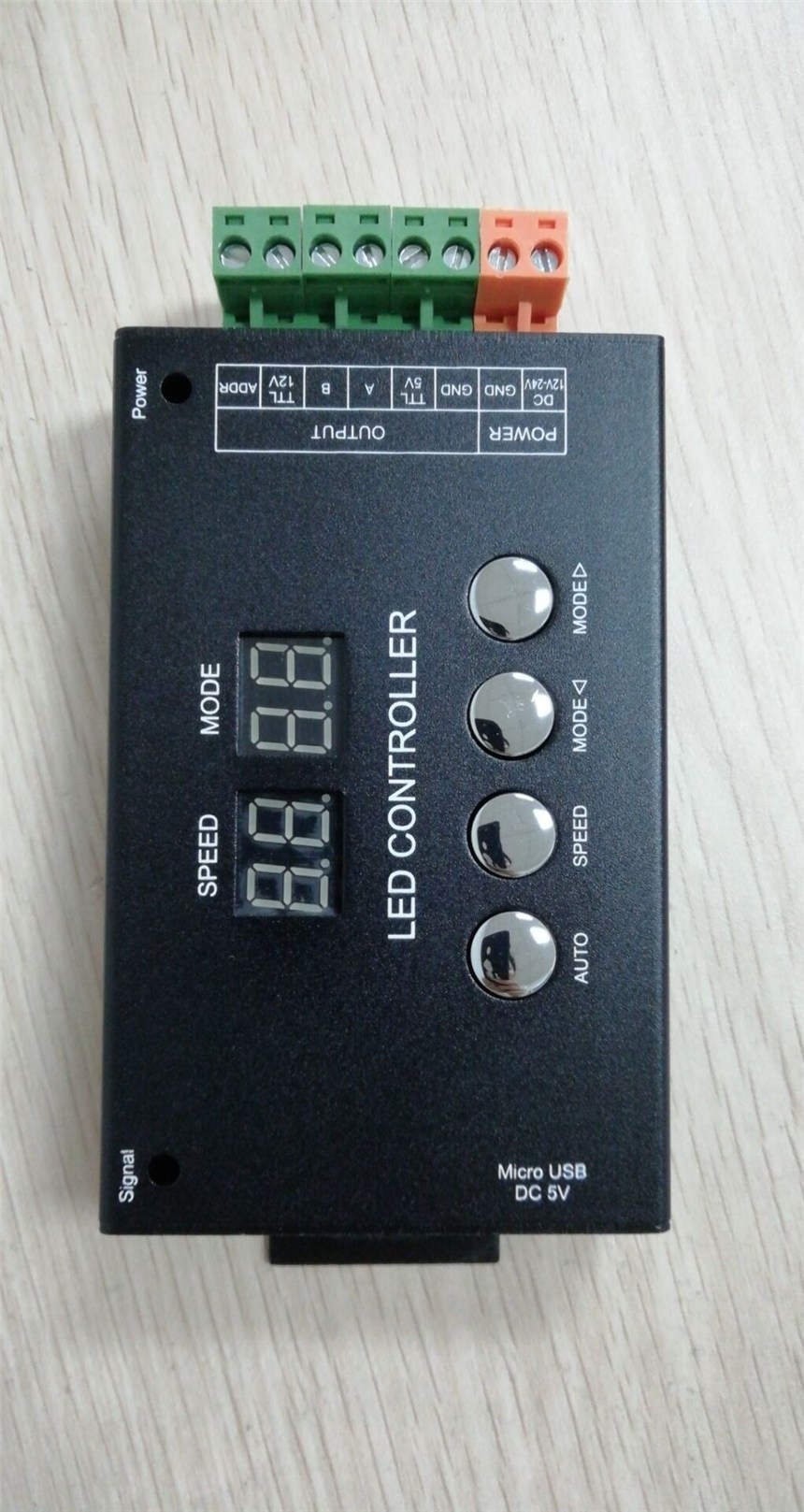

產品規格： 127L×64W×24H（mm）
輸入電壓： Micro USB DC 5V（可接移動充供電）/DC 12V-24V
輸出端口： 單路 RS-485、單路 5V-TTL、單路 12V-TTL
驅動點數： 標 準 DMX512 燈具： 16 8 點 /單 路
擴 展 DMX512 燈具： 33 6 點 /單 路

輸出功率： ＜3W
工作溫度： -15℃～60℃
相對濕度： ≤50% RH
防護等級： IP0（不防塵、不防水）
使用環境： 請安裝在干燥的室內環境中，避免灰塵、
潮濕及雨水和陽光直射。

產品重量： 300g（N.W.250g）
配套附件： ×4（橙色×1，綠色×3）
編址選項：
（本說明書
介紹綠底部
分的芯片）
U01 UCS512A/UCS512B/SW-U 系列
U02 DMX512AP/SM512
U03 SW-D 系列（三通道/四通道）
U05 UCS512C0
U06 三通道（SM16511/SM16512/SM16520）
U07 四通道（SM16511/SM16512/SM16520）
U08 三通道（UCS512C4）
U09 四通道（UCS512C4）
