BH-0.66-80低壓電流互感器 BH-0.66-80互感器 訂購免運費
1、適用范圍
BH-0.66-80低壓電流互感器適用于額定電壓為660V，額定頻率50Hz的交流電路中，作電氣測量、電氣控制、顯示記錄及繼電保護之用，也適用于礦用電器配套中。
2、型號含義
-規格型式
0.66-額定電壓（KV）
（BHX）-本類型電流互感器，特定型號分I、II型
3-設計序號
K-（塑料）絕緣外殼
M-母線型
L-電流互感器
3、結構特點與簡介

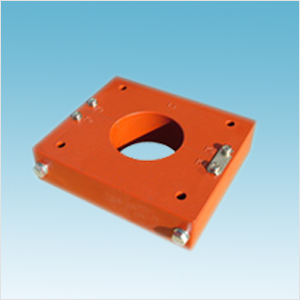

3. BH-0.66-80低壓電流互感器方圓孔型，既可穿越電纜，也可穿越單排匯流排。
3.2 BH-0.66-80低壓電流互感器臥式方孔型，可穿越單排或多排匯流排：
3.3 本電流互感器采用環形鐵芯，由優質硅鋼片卷制而成；二次線圈采用高強度聚脂漆包銅線，沿環形鐵芯徑向均勻并繞而成；產品安裝尺寸具有較強互換性，同時還具有多種安裝方式，能適用于各種開關柜。塑料外殼采用了新型的阻燃材料，具有很好的阻燃性能，提高了產品的安全性能；本型號產品無一次線圈，中間窗孔供一次線通過之用。該產品一次及二次繞組在外殼均標有P1 P2和S1 S2端子標志。當一次電流由P1流入時，二次電流由S1流經外部回路流回S2，即為減極性。
4、主要技術參數
4.1額定一次電流5A-5000A；
4.2額定二次電流5A；
4.3額定二次負荷2.5VA-40VA；
4.4負荷的功率因數0.8（滯后）；
4.5電流互感器允許在110%的額定電流下長期運行；
4.6一分鐘工頻試驗電壓一次對二次及地為3.6KV，二次對地為3.6KV。
5、使用條件
5.1環境溫度：最高氣溫：40℃，最低氣溫：-5℃，日平均氣溫不超過30℃；
5.2相對濕度：≤85%；
5.3海撥：≤1000米
5.4沒有化學腐蝕性氣體和劇烈震動。
6、使用方法
6.1互感器可以垂直或水平裝置并固定在支架上，亦可直接按固定在母線上；
6.2互感器二次線圈不得開路，以免運行時產生高電壓；
6.3穿心互感器線每穿過窗孔一次為一匝，繞穿二次為二匝，依次類推；
6.4互感器二次側有一端必須可靠接地，防止其一、二次線圈絕緣遭到破壞時，危及人身和設備的安全。
7、產品出廠
7.1出廠時每臺電流互感器都經過檢定加封，確保質量，產品符合GB1208-97 eqv IEC185:1987標準要求；
7.2附產品安裝套件、合格證、使用說明書各一份；
7.3對產品質量衽免費“三包”十八個月，有償終身維護。
