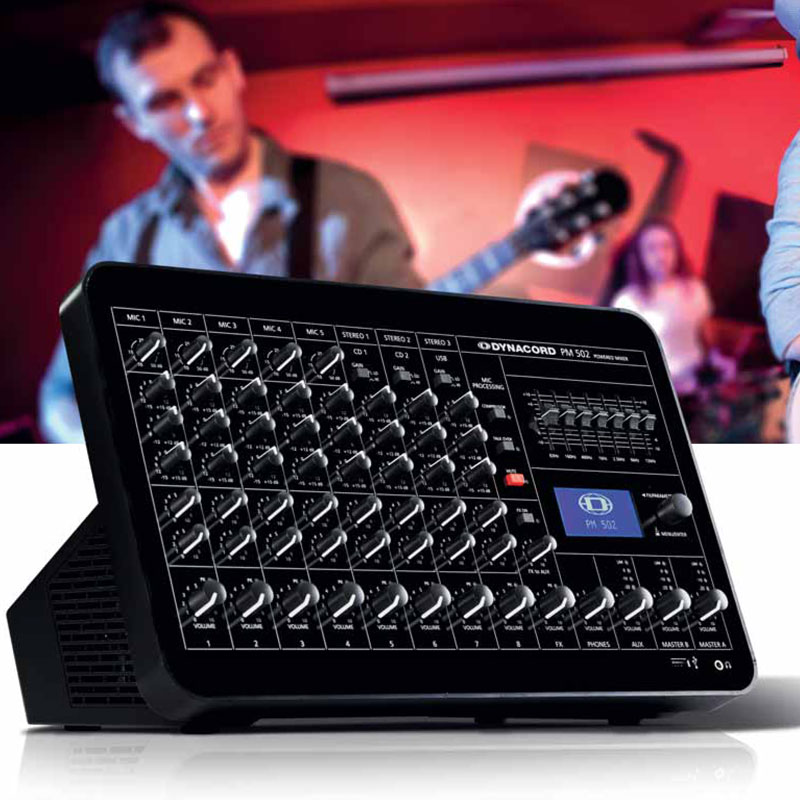

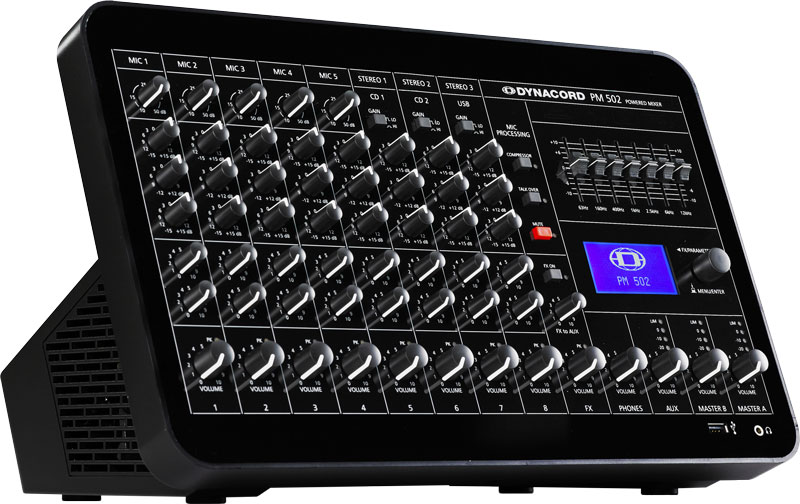

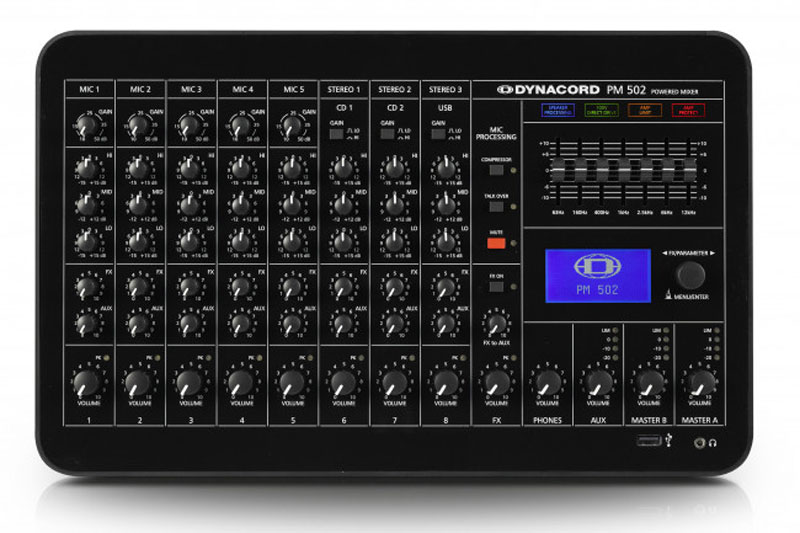

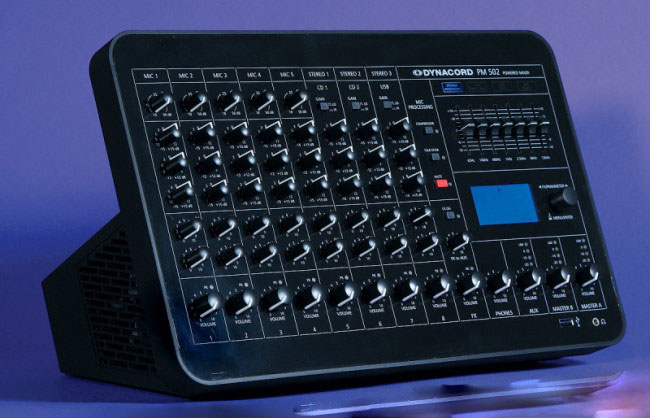

Dynacord PM 502 8通道機架式調音臺 帶功放調音臺 舞臺音響演泛起場調音臺 多功能講演廳 智能會議室音視頻系統

8 個輸入通道，帶有 5個麥克風/線路輸入和3 個立體聲線路輸入

2 x 600 瓦輸出功率，100V直接驅動選項

品質量優良良 FX 處理器、32 個可編纂預設

U等接口，MP3和WAV文件播放器

3 個主輸出，每個輸出帶有 7頻段均衡器和主 B 延遲



規格

通道（單聲道+立體聲） 5+3

麥克風輸入 5 x XLR/插孔

輔助設備（FX、AUX） 1 篇文章，1 篇文章前

規格

限度。單通道輸出功率，動態余量，IHF-A

轉換為4 Ω 640瓦

8Ω 350瓦

限度。雙通道輸出功率，動態余量，IHF-A

轉換為4 Ω 2 個 600 瓦

8Ω 2×340瓦

限度。單通道輸出功率，連續，1 kHz，THD = 1%

轉換為4 Ω 500瓦

8Ω 280瓦

中頻輸出功率，1 kHz，THD = 1%，雙通道

轉換為4 Ω 2 個 450 瓦

8Ω 2×270瓦

額定輸出功率，20-20000 Hz，THD < 0.5%，一通道負載

轉換為4 Ω 400瓦

8Ω 240瓦

輸出功率，直接驅動模式（橋式配置），

連續，1 kHz，THD = 1%

12 Ω 680瓦

輸出電壓，功率放大器，1 kHz，空載

雙通道模式 52V效果優良值

直接驅動模式 100V效果優良值

THD，1kHz，MBW = 22kHz

MIC 輸入至主 AL/R

輸出，+10 dBu，典型值< 0.015%

MIC 輸入至揚聲器

輸出 < 0.15%

DIM 30，麥克風輸入至揚聲器

輸出，3.15 kHz、15 kHz < 0.05%

IMD-SMPTE，麥克風輸入至揚聲器

輸出，60 Hz、7 kHz < 0.15%

頻率響應，-3 dB，參考值1kHz

任何輸入到任何混音器

輸出 15–22000赫茲

揚聲器輸出的任何輸入 15–22000赫茲

串擾，1kHz

放大器通道1/通道2 < -85 分貝

渠道到渠道 <-78 分貝

麥克風靜音開關衰減 >100分貝

通道 VOL 和 FX/AUX 發送

衰減 > 85 分貝

CMRR，麥克風輸入，1 kHz> 80 分貝

輸入敏捷度，所有電平控制。

麥克風 -65 dBu (435 μV)

線路（單聲道） -45 dBu (4.35 mV)

線路（立體聲） 高：-27 dBu (34.6mV)，低：-11dBu (218mV)

CD（立體聲） -27 dBu(34.6 mV)

電平、調音臺、輸入 VOL 降低、輸出VOL 升高

麥克風輸入，增益。

位置 +11分貝

單聲道線路輸入，增益

位置 +30分貝

立體聲線路輸入 +26分貝

耳機輸出 +21 分貝

MASTER A、B、AUX 輸出 +11分貝

輸入阻抗

麥克風 2kΩ

光盤 10kΩ

所有其他輸入 >15kΩ

輸出阻抗47Ω

所有其他輸出（阻抗平衡） 150Ω

噪聲，通道輸入到 MASTER AL/R 輸出，MBW = 22 kHz，A

加權

調低主音量 -99分貝

主音量中間，所有通道音量調低 -90分貝

MASTER VOLUME 中間、所有通道音量中間 -85分貝信噪比，功率放大器，A計權，450 W，4Ω 104分貝

輸出級拓撲，放大器 D級

均衡

低擱架過濾器 ±15分貝/60小時

中峰濾波器 ±12分貝/2.4kHz

高架式過濾器 ±15分貝/12赫茲

主均衡器 7 頻段（63、160、400、1k、2.5k、6k、12k Hz） ±10分貝/Q =1.5篩選

低切濾波器、麥克風

處理（可切換）

80 赫茲，18分貝/八度�；�150 Hz，12 dB/oct。

低切濾波器、放大器（采用直接驅動模式） 50 Hz 或 70 Hz，18 dB/oct。

揚聲器處理 LPN，可切換延遲MASTER B，可選 0–145 毫秒 (0–50 m)

效果

類型 立體聲 24/48 位多重效果

處理器

效果預設 32 個工廠預設，用戶可編纂

遙控 腳踏開關

展示 128 x 64 像素，液晶顯示屏

音頻播放器（U等位于前面板上）

開關模式電源（μC 控制） FAT32

支持的音頻文件

格局 MP3、WAV

界面 U等2.0，母頭A型

U等 電源。

額定電流（防短路） 5伏，500毫安數字音頻接口（U等位于后面板）

渠道 2進2出

AD/DA 轉換 16位，Δ-Σ

采樣率 32/44.1/48 kHz

電腦接口 U等2.0，母頭B型

保護MASTER A、B、AUX

輸出 可調節峰值限制器，-10–+11 dBu

放大器 音頻限制器、高溫、直流、高頻、短路、峰值

電流限制器、開啟延遲、反電動勢

開關模式電源（μC 控制） 浪涌電流限制器、電源過壓/欠壓、電源過流、高溫

冷卻 連續調速風扇

幻象電源，可切換 48伏直流電

交流電源輸入 100–240 伏交流電，50–60 赫茲

功耗，1/8

輸出功率，4 Ω 180瓦

安然等級 我

工作溫度 5°C 至 40°C（40°F 至 105°F）

產品尺寸（寬x高x深） 395 x 244 x 241 毫米

機架安裝：483 x 223 x310.3 毫米 (7HU)

凈重 4.9公斤

裝運重量 6.4公斤

設備在額定前提下：麥克風增益 15 dB、立體聲增益低、所有通道和主控制處于中間位置、100 V 直接驅動

模式：封閉、LPN 高、放大器負載8 歐姆、雙通道、電源電壓 230 V/50 Hz 或 120V/60 Hz，除非另有說明。
