鋼鐵廠無主機呼叫系統，船用無主機呼叫系統，防爆無主機呼叫系統

1.1 系統特點
無主機呼救呼叫系統是為重工業環境通訊而專門設計的多方調度對講方案。 A:該系統適用于噪音大、極端溫度、沙塵多和潮濕，鹽堿腐蝕等惡略環境。

B:“多方對講”呼叫系統實現兩種操作功能，第一種是通過提機一鍵自動撥號組呼，另一種是環 線內實現兩人之間私人對講，或多組兩人之間一對一通話。最多可以12個人之間互相私人對話 C:該系統還可以聯接外部網絡,分機可以和本網絡以外的電話聯系!

1:運用這個系統可啟動多方通話或者廣播時，操作員在站點處從支架拿起聽筒，按下“*”按鍵 并用麥克風說話。 2:所有其他站點的電話都會響鈴并自動接聽。其他使用人員都可以拿起話筒接聽電話，參與到對 話當中。這個系統能夠實現沒有串音和不受干擾同時對講，通話結束后每個站點都會自動斷線。 3:運用這個系統對指定一方發起通話或者廣播，操作員在站點處從支架拿起聽筒，按下任何您想 要撥打的ID號(分機號碼）并用麥克風說話，通話結束后每個站點都會自動斷線。
4:特點： 話機與話機是并聯接線兩方，多方溝通對講 壁掛式，桌面式和支架式 室內，室外和危險場所型號
中心供電（都是一個）適用于110VAC~ 230VAC 最大距離7KM 30個分機 如果多于30個分機過遠于7KM,每個站點需要110VAC~ 230VAC AC供電 內置8W的揚聲器自動廣播
可自動接聽和掛斷的模擬系統 自檢功能 LCD顯示撥打號碼跟來電號碼 最后一個號碼重復撥號 可編程號碼
2個速播鍵 規格：
1、堅固的BMC機體，防破壞
2、防水等級IP66，適用溫度范圍:-35℃ to +75℃
3、磁簧掛鉤開關
4、電話線供電。沒有外接電源或是電池供電
5、雷電保護ITU-T推薦
6、聽筒：由特殊的BMC制成，高抗擊防護，防水，可供選擇的電線管
7、助聽器兼容接收機
8、分機完整性部線使其他站檢查電話仍運作自檢功能
9、七分鐘通話限制
10、容易安裝/更換 應用：
.廣泛應用于海油平臺、核電廠、造船業，化工廠，煉油廠，鋼鐵廠，地鐵隧道，等大型基建項 目

1.2 系統組成
由壁掛式話站、臺式話站、IIC  防爆用戶機、外線電話話站、單向廣播話站、  線路均衡器、通 訊電纜、交流  220V電源等組成。

1.3 系統供電方式
交流 220V 集中供電。

1.4 話站類型
室內壁掛式話站、室外壁掛式話站、臺式話站、IIC 防爆用戶機、外線電話話站、單向廣播 話站。

1.5 話站容量

系統話站容量：2～99 門。

1.6 傳輸距離

系統有效傳輸距離為：26Km。

第 2 章 技術特性

 2.1 使用環境條件
環境溫度：-30℃～+70℃（室外壁掛式話站）

-10℃～+35℃（室內臺式話站）

相對濕度：≤90％

環境噪聲：≤110dB（室外壁掛式話站）

大氣壓力：70Kpa～106Kpa

 2.2 主要性能
2.2.1廣播呼叫
摘機后通過;1.按選 L1 +外線號碼：撥打外線。2.按選L2或L3，按#+ID號：單呼（一對一呼叫）。 3.按選L2或L3，按#+99999：全呼。4.按選L2或L3，按#+組號碼：組呼。5.按選L2或L3，長按地址速撥鍵
3秒，聽到撥號音松手。
開啟系統廣播功能，進行廣播呼叫；

2.2.2雙工通話
被叫用戶摘機后可通過手柄話筒或者按免提鍵與主叫用戶進行雙工通話；

2.2.3信道轉換
被叫用戶摘機后可通過手柄話筒與主叫用戶進行雙工通話；

2.2.3 信道轉換

操作旋鈕開關可對3 ～ 6通話信道進行選擇；

2.2.4 廣播靜音設置

維護人員可通過主板上的靜音開關對本用戶的廣播呼叫音量進行設置；

2.2.5 與PSTN外線電話用戶進行語音通訊

通過外線電話話站可實現PSTN外線電話用戶進行廣播呼叫及應答通話；

2.2.6 擴容方便
每個話站獨立工作，所有話站通過 8 ～ 14芯電纜并聯工作，任一話站故障不影響其它用戶站正 常運行，可隨需求對用戶話站進行擴充、搬遷，不受限制。

2.3 主要指標
2.3.1工作電源

電源電壓：AC 220V±10% 50Hz±5%。
功 耗：靜態≤3W，動態時臺式話站≤10W，壁掛式話站≤25W。
2.3.2通話信道
 輸出幅度：有效值：2V（負載阻抗33Ω）；

輸出幅度界限：有效值：1.5V（負載阻抗 33Ω）；

增 益：70dB 以上可調；

頻率響應：250  ～ 5500Hz±3dB；

失 真 度：≤5％，1000Hz；
2.3.3 臺式話站廣播部分
輸出幅度：2W（負載阻抗8Ω）；

增 益：常態 50dB，調節范圍（40  ～ 68  dB）；

頻率響應：250  ～ 5500Hz±3dB；

失 真 度：≤5％(測試頻率：1000Hz、輸出幅度：3W)；

 輸入阻抗：50KΩ；

 輸出阻抗：8 ～ 16Ω。

2.3.4 室外壁掛式話站廣播部分

輸出幅度：15W（負載阻抗 8Ω/16Ω）；

增 益：常態 58dB，調節范圍（40 ～ 68  dB）；

頻率響應：250 ～ 5500Hz±1.5dB；

失 真 度：≤5％(測試頻率：1000Hz、輸出幅度：12W)；

輸入阻抗：50KΩ；

輸出阻抗：8 ～ 16Ω。

2.4 系統傳輸距離
系統有效傳輸距離為：26Km。

2.5  信道數
系統共有廣播信道一個，通話信道五個，通過話站上的旋轉開關可選擇通話信道，最多可達

3 ～ 6對用戶同時通話。

2.6  安全性
2.6.1絕緣強度
話站可承受50Hz、1500V交流電壓無擊穿和飛弧現象。

2.6.2絕緣電阻

話站在常溫下，交流電源接口到設備金屬機殼間的絕緣電阻不小于2MΩ。

2.6.3泄漏電流

話站泄漏電流不大于3.5mA。

第3章 結構特征

3.1 臺式話站

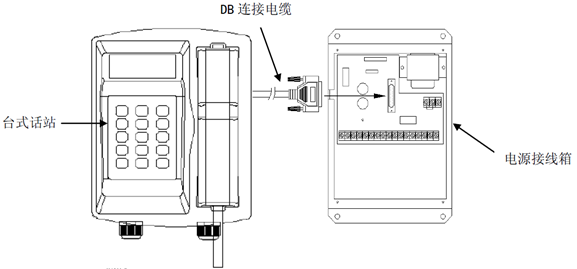

由臺式話站和電源接線箱組成，其中臺式話站外形尺寸：L：250(mm)，W：225(mm)，H：115(mm)， 電源接線箱外形尺寸L：210(mm)，W：305(mm)，H：125(mm)，見圖1。另可外接5W揚聲器。

                                           圖 1

3.2  室內壁掛式話站

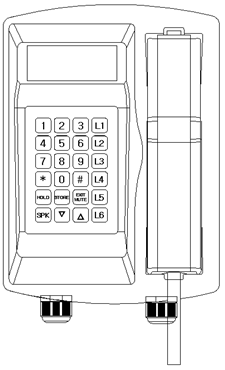

由室內壁掛式話站和 15W揚聲器組成，話站外形尺寸：L：290 (mm)，W：185(mm)，H：118(mm)， 見圖 2。

                                                  圖 2

3.3 室外壁掛式話站

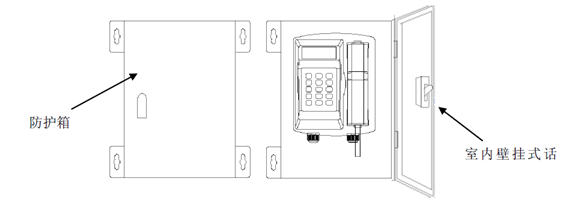

由室內壁掛式話站、防護箱和 15W 揚聲器組成，防護箱外形尺寸：L：400(mm)，W：300(mm)，
H：150(mm)，見圖 3。

                                               圖 3

3.4 外線電話話站

外形尺寸L：400(mm)，W：300(mm)，H：150(mm)
