名稱：不銹鋼油表盤

直徑：52毫米或2-1/16”

面板顏色：黑色、白色可選

工作電壓：12?V?/?24?V

輸入信號：0-190歐姆（歐洲標準）；240-30歐姆(美國標準）；0-5V（電壓信號）；4-20mA(電流信號）

連接方式：排插式連接

安裝說明(出貨時附安裝說明書）:

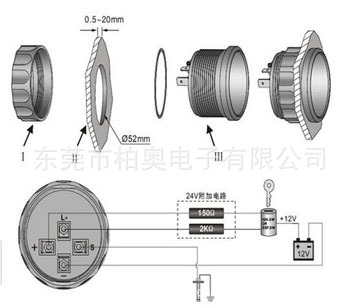

1、在面板（您的船艙板和儀表板）上開一個直徑為52毫米(2-1/16?")孔。將儀表插入孔中，在面板對應的儀表凸臺位做標記，并在此位置開一小缺口，確保儀表板后面至少有有55毫米(2-3/16?")的空間來放置儀表。

2、儀表裝入面板后，用固定圈擰緊即可。

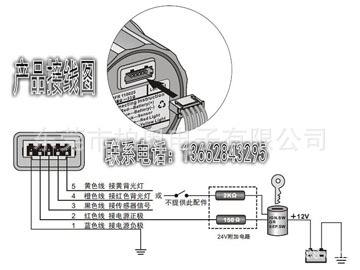

3、按接線說明將電線連接好，儀表殼直接連接到12/24V的電源上。

4、選紅色或黃色背光源用橘色或黃色的電線。

5、插入線束,?牢牢鎖定在表。

6、如果您購買的是電壓表，線束中沒有黑色的電線。

一：儀表規格：（產品說明）

1、儀表根據尺寸可分為52mm(2”)和85mm(3??3/8”)兩種，85mm通常有轉速表、速度表和舵角表。

2、儀表前蓋圈可選用多種材料和顏色，通常可選擇不銹鋼和工程塑料。

3、儀表集成紅、黃雙色背光燈，安裝時可任意選擇。

4、外觀分類：幾種不同顏色與前蓋：

白色刻度盤+鏡面不銹鋼前蓋

黑色刻度盤+黑色不銹鋼前蓋

黑色刻度盤+鏡面不銹鋼前蓋

二：儀表外觀：

1、儀表前蓋圈可選用多種材料和顏色，通常您可選擇不銹鋼和工程塑料，不銹鋼有SUS304和SUS316兩種，船用優先SUS316，其它用途推薦SUS304；工程塑料可選黑白兩種顏色。

2、儀表刻度盤可選擇黑色和白色，指針也可選用白色和紅色，默認配制顏色為白色刻度盤配紅色指針，黑色刻度盤配白色指針。

3、不銹鋼前蓋圈的儀表透明蓋可選曲面或平面的玻璃材質，塑膠前蓋圈的儀表透明蓋為曲面PC材質。

4、儀表集成紅、黃雙色背光燈，安裝時可任意選擇

三：用途：可適合各種油位傳感器，顯示油箱液位的位置

四：機械功能說明

1、儀表采用十字線圈驅動指針，耐久性好，抗震性好

2、工作溫度：-40℃～+85℃

3、防護等級：IP67

五：電氣功能說明

1、工作電壓：DC8～16V，DC18～32V（需連接包裝盒內配有的降壓電阻）

2、工作電流：<100mA

3、具有極性反接保護功能

4、顯示精度<30

5、900顯示角度

6、52mm(2”)安裝孔徑，配有帶螺紋后蓋,將其直接旋緊在儀表板上

7、紅色和黃色雙色背光可任選擇

8、輸入信號：標準歐姆有0-190Ω和240-33Ω，或可根據客戶要求制定
