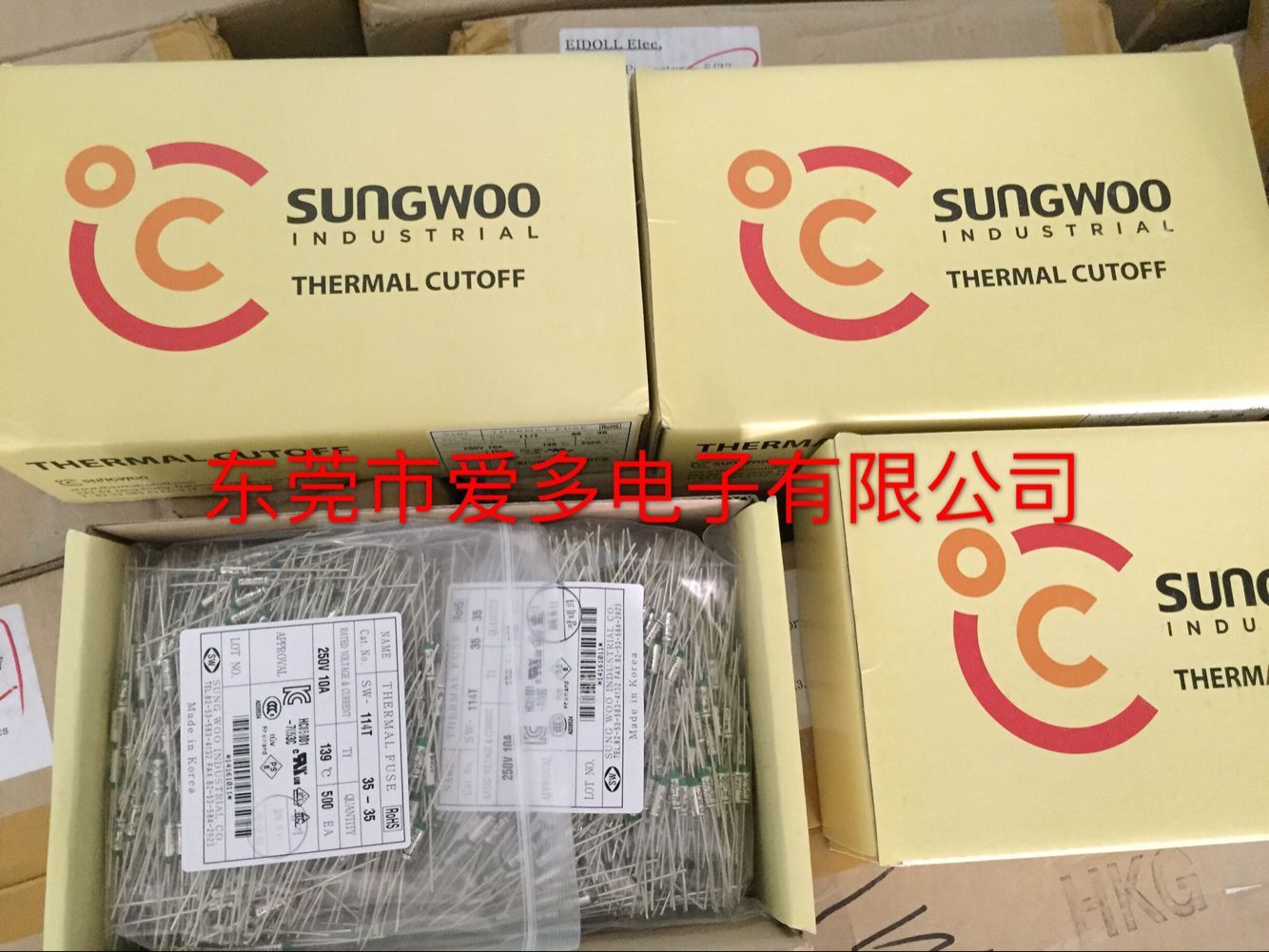

東莞市愛多電子有限公司銷售韓國星宇S.W.C各型號溫度保險絲。
東莞市愛多電子有限公司銷售韓國星宇S.W.C各系列溫度保險絲，該產品認證齊全，品質穩定，優勢庫存，歡迎采購。
產品介紹
SWC溫度保險絲是溫度感應回路切斷裝置，能感應電器電子產品非正常運作中產生的過熱，從而切斷回路以避免火災的發生。溫度保險絲運作后無法再次使用，只能在熔斷溫度下動作一次。，
外觀和外形尺寸
|
尺寸 |
a |
b |
c |
d |
e |
|
long |
35.0 ±1.0 |
10.5 ±0.5 |
35 ±1.0 |
4.0 ±0.05 |
1.0(18AWG) |
|
short |
35.0 ±1.0 |
10.5 ±0.5 |
18 ±1.0 |
4.0 ±0.05 |
1.0(18AWG) |
|
special |
9.0 ±64.0 |
10.5 ±0.5 |
9.0 ±40.0 |
4.0 ±0.05 |
1.0(18AWG) |
型號及主要技術參數
|
型號 |
額定動作溫度 |
實測動作溫度 |
保持溫度 |
極限溫度 |
K-mark |
UL |
C-UL |
VDE |
TUV |
CCC |
PSE |
|
SW-102T |
72℃ |
70+2/-2℃ |
57℃ |
200℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-105T |
77℃ |
77+0/-4℃ |
62℃ |
200℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-109T |
84℃ |
84+0/-5℃ |
69℃ |
180℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-152T |
90℃ |
90+0/-4℃ |
75℃ |
180℃ |
● |
● |
● |
● |
○ |
● |
● |
|
SW-106T |
91℃ |
91+0/-4℃ |
76℃ |
180℃ |
● |
● |
● |
● |
○ |
● |
● |
|
SW-153T |
93℃ |
93+0/-5℃ |
78℃ |
180℃ |
● |
● |
● |
● |
○ |
● |
● |
|
SW-104T |
98℃ |
98+0/-4℃ |
83℃ |
190℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-108T |
100℃ |
100+0/-5℃ |
85℃ |
190℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-110T |
109℃ |
109+0/-5℃ |
94℃ |
190℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-111T |
121℃ |
121+0/-5℃ |
106℃ |
200℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-115T |
126℃ |
126+0/-4℃ |
111℃ |
200℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-129T |
128℃ |
128+0/-5℃ |
113℃ |
200℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-114T |
139℃ |
139+0/-4℃ |
124℃ |
200℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-138T |
144℃ |
144+0/-5℃ |
127℃ |
260℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-116T |
152℃ |
152+0/-4℃ |
137℃ |
270℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-120T |
167℃ |
167+0/-4℃ |
152℃ |
280℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-118T |
169℃ |
169+0/-5℃ |
154℃ |
280℃ |
● |
|
|
|
|
|
● |
|
SW-127T |
184℃ |
184+0/-6℃ |
169℃ |
220℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-122T |
192℃ |
192±3℃ |
177℃ |
300℃ |
● |
|
|
|
|
|
● |
|
SW-125T |
195℃ |
195+0/-6℃ |
180℃ |
300℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-139T |
216℃ |
216+0/-6℃ |
200℃ |
370℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-124T |
228℃ |
228+0/-6℃ |
200℃ |
370℃ |
● |
● |
● |
● |
● |
● |
● |
|
SW-128T |
240℃ |
240+0/-6℃ |
200℃ |
370℃ |
● |
● |
● |
● |
● |
● |
● |
UL file NO : E126429 ● = Approved □ = Applied
*Dual Rations(UL approved) - 250V10Aand 125V15A
電氣參數
額定電壓 : 250V, AC (and 125V)
額定電流 :10A(and15A)
頻率 : 50 or 60Hz
最大允許插入電流 : 250V, ac15A
瞬間過載電流 : DC電流脈沖，峰值150 A 接通3 毫秒后間隔10 秒�？芍辽偻ㄟ^100個循環的測試。

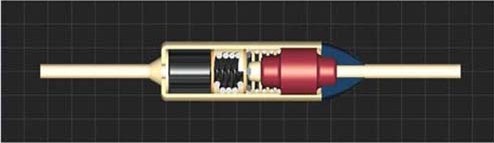

產品構造
定義說明
* 動作溫度(TF, Tf)
在可感應溫度保險絲動作狀態的最小電流通過的情況下，溫度保險絲動作切斷回路時的溫度，根據UL規格1020的規定公差為+ 0,-10 ℃。
* 保持溫度(TH, Tc)
當在額定負載下工作168小時，可維持溫度保險絲導通狀態的最大溫度。
* 額定電流
Tc規定的時間內維持動作溫度不變，能維持溫度保險絲運行的最大電流。
* 插入電流
在規定的回路條件及額定電壓下，溫度保險絲安全切斷的電流量。
* 瞬間過載電流
不損傷溫度保險絲特性的情況下可支撐的支流脈沖（direct-current pulse train ）。
* 額定電壓
為分類溫度保險絲使用的電壓。
印刷標志
在各溫度保險絲的主體上按下列印刷
商標 : S.W.C
編號 : SW - 1XXT
電氣參數: 電壓(250 V), 電流(10 A) , 熔斷溫度 (℃)
包裝
每500只產品為一個小包裝單位， 每5小包產品為一個大包裝單位，計2500PCS。
