商鋪名稱：新鄉市日欣凈化設備有限公司
聯系人：倪經理（先生）
聯系手機：
固定電話：
企業郵箱：rxjh68@qq.com
聯系地址：新鄉縣大召營鎮過濾工業園區內S3號
郵編：453000
聯系我時，請說是在線纜網上看到的，謝謝！
過濾ZX-80磷酸酯油樹脂除酸濾芯
磷酸酯抗燃油廣泛應用于高參數的發電機組以及其它工業領域中。它是以芳基/烷基磷酸脂為基礎的合成液，有極其良好的潤滑、抗氧化、阻燃等特性。但是在有微量水分存在時，油液在高溫運行下容易分解，反應往往從P-O鍵或C-O鍵的斷裂開始，并形成磷酸、單價酯和二價酯等產物，這些產物均為較強的酸、酸會進一步加劇油脂的分解，使得油液的酸值劣化。高酸值的油液會腐蝕液壓設備，析出雜質，導致伺服閥卡澀，造成調節系統失靈。

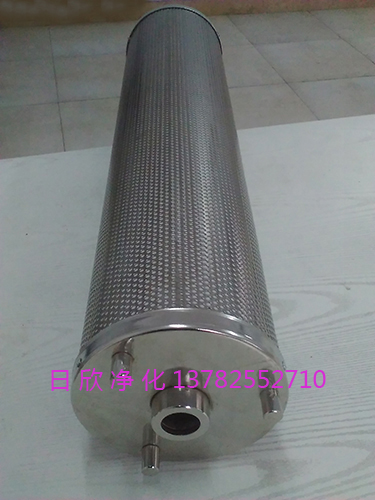

過濾ZX-80磷酸酯油樹脂除酸濾芯
離子交換樹脂除酸濾芯，是我公司生產的新一代除酸濾芯，應用于電力行業，在降低抗燃油酸值和提高油液電阻，取得了非常好的效果。
目前在國內，上海汽輪機廠的EH油液再生回路已采用離子交換樹脂作為標準的應用技術。離子交換樹脂是一種人工合成物，呈米粒狀，具有穩定的物理、化學結構�？梢赃x擇不同類型的樹脂：弱堿陰離子樹脂（用于降低EH油液的酸值）、強酸陽離子樹脂濾芯（用于去除EH油液中的金屬離子，以提高電阻率）。弱堿性陰離子樹脂具有永久性的堿性功能團，能與酸發生反應，并具有良好的吸附效果。

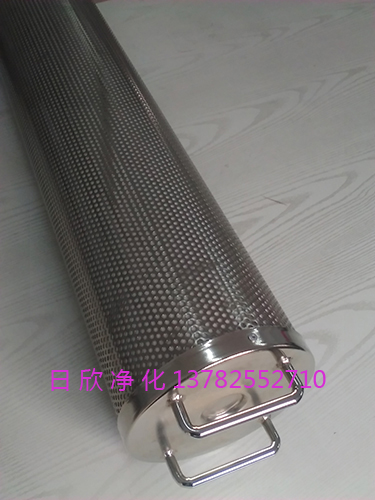

過濾ZX-80磷酸酯油樹脂除酸濾芯
在酸值或電阻率不合格的情況下，強烈建議連續投運離子樹脂和真空式濾油機，以獲得最佳的處理效果。單支離子樹脂過濾器的設計流量為1.5L/min。對于600～1500L的油箱容量。 在酸值或電阻率合格的情況下，可以停運離子樹脂，也可安排定期投用，比如：每月安排投用8小時。
單支濾芯能將800L的抗燃油從0.2mgKOH/g降低到0.07mgKOH/g。
使用樹脂結構的不同，其熱穩定性有所不同。弱堿陰離子樹脂適合20～80℃的溫度范圍，強酸陽離子適合在20～100℃的溫度范圍。因此油溫應控制在80℃以下。
使用離子樹脂和真空濾油機后的抗燃油油質變化情況:| 特性參數 | 標準 | 處理前的油質 | 處理后的油質 |
| 水分%(m/m) | ≤1000 | 1504 | 159.5 |
| 凝點（℃） | ≤-18 | -25 | -26 |
| 礦物油含量（%）m/m | ≤4 | 0.6 | 0.2 |
| 密度20℃(g/cm3) | 1.13-1.17 | 1.142 | 1.143 |
| 自然點（℃） | ≥530 | 552 | 535 |
| 顆粒數(NAS分級) | ≤6 | 6 | 4 |
| 外觀 | 透明 | 透明 | 透明 |
| 酸值(mgKOH/g) | ≤0.20 | 0.22 | 0.138 |
| 閃點（℃） | ≥235 | 250 | 266 |
| 體積電阻率x109（Ω.cm） | ≥5.0 | 0.88 | 8.8 |
| 運動粘度40℃（mm2/s） | 37.9-44.3 | 42.17 | 42.38 |
| 顏色 | 桔紅 | 桔紅 | 桔紅 |
| 泡沫特性24℃(ml) | ≤200 | 370/350 | 140/55 |
| 特性參數 | 使用過的油液 | 258hr | 748hr | 793hr | 912hr |
| 水分%（m/m） | 0.10 | 0.08 | 0.04 | 0.04 | 0.03 |
| Al(mg/L) | 13 | 5 | 2 | 3 | 3 |
| Ca(mg/L) | 22 | 6 | 5 | 4 | 4 |
| Na(mg/L) | 4 | 2 | 1 | 1 | 1 |
| 電阻率x1010（Ω.cm） | 0.26 | 0.30 | 0.46 | 0.75 | 1.80 |
| Fe(mg/L) | 10 | 3 | 3 | 3 | 2 |
| Cu(mg/L) | 3 | 2 | 1 | 1 | 1 |
| 酸值（mgKOH/g） | 0.40 | 0.07 | 0.05 | 0.03 | 0.01 |
| Mg(mg/L) | 38 | 10 | 8 | 6 | 7 |
| 型號 | LYC-J25 |
| 額定流量L/min | 25 |
| 使用溫度℃ | 25~80 |
| 外形尺寸mm LxBxH | 1200x800x1250 |
| 重量kg | 150 |
| 電 源 | AC 380V三相，50Hz |
| 電機功率kw | 0.75 |
| 原始壓力損失MPa | ≤0.1 |
| 濾芯更換壓差MPa | 0.2 |
| 額定壓力MPa | 0.6 |
| 粗過濾精度μm | 100 |
| 1級精過濾精度μm | 10、20 |
| 2級精過濾精度μm | 3、5 |
| 濾后含水量ppm | ≤100 |
| 推薦使用粘度cSt | 10~120 |
抗燃油在投入使用以后，不斷受到氧化和機械剪切作用，其一些特性指標發生變化，對EH系統產生不利的影響，需要對抗燃油進行再生處理。抗燃油的再生處理介質主要有：硅藻土、活性氧化鋁、改型氧化鋁、離子交換樹脂四類。
硅藻土：是最常用的抗燃油處理方法，對處理低酸度的抗燃油才有效果。當酸值超過0.2后，處理起來就比較困難，往往需要更換幾個硅藻土濾芯才能起到效果；當酸值超過0.3以后，硅藻土就無法處理了。同時，硅藻土會釋放出鈣、鎂和鐵等金屬離子，金屬離子會導致抗燃油電阻率下降。而且這些金屬離子與抗燃油中的酸性物質發生反應形成凝膠狀的磷酸金屬鹽，該凝膠狀物質會造成伺服閥粘結，引起伺服閥故障，并會使抗燃油的泡沫特性劣化。硅藻土是一種天然土，顆粒尺寸不均，抗燃油流經硅藻土后勢必將顆粒狀雜質帶入到系統中，對抗燃油造成顆粒污染。所以，硅藻土過濾器不適合于長期連續投入運行。
活性氧化鋁：處理酸的能力是硅藻土的2.5倍�；钚匝趸X會釋放出鋁和鈉等金屬離子，與硅藻土一樣容易產生凝膠狀的磷酸金屬鹽，會造成伺服閥粘結�；钚匝趸X的顆粒易爆裂成粉末狀，這些硬度極高的小顆粒物質很容易進入油中，引起顆粒污染，并容易造成泵、閥類零件磨損。
改型氧化鋁：是阿克蘇公司專為抗燃油處理研制的產品，其處理酸的能力是硅藻土的2.5倍。它是人工合成材料，化學成分穩定，顆粒尺寸均一，不會產生泄漏。但改性氧化鋁只能處理新的抗燃油，對于已經出現劣化的抗燃油沒有處理作用。
離子交換樹脂：是最新的抗燃油處理技術，通過吸附作用吸收抗燃油中的酸性物質，其處理酸的能力是硅藻土的7倍。離子交換樹脂可以處理高酸度的抗燃油，并保持抗燃油的酸值水平小于0.08。能提高抗燃油的電阻率，避免產生電化學腐蝕。能快速濾除抗燃油中由于原來使用的硅藻土過濾器泄漏產生的金屬離子（Ca、Mg、Na、Fe），保持系統中的金屬離子含量低于10ppm。在除酸過程中不會產生凝膠狀的磷酸金屬鹽，并對已經存在的磷酸金屬鹽有分解作用，徹底消除對伺服閥產生的影響。離子交換樹脂采用球狀結構，顆粒尺寸均一，不會產生泄漏，不會對抗燃油的清潔度產生影響。
2、離子交換樹脂的產品種類PALL公司產品：采用酸堿中和的方法處理抗燃油，在處理的過程中會產生水分，需要與真空脫水裝置一同使用。分為陰離子樹脂和陽離子樹脂，陰離子樹脂處理酸性，陽離子樹脂吸收金屬離子。離子交換樹脂以濾芯的形式在市場上銷售，濾芯采用不銹鋼結構。濾芯尺寸與硅藻土尺寸不同，不能替換硅藻土濾芯，只能在PALL濾油機上使用。
公司是世界上最大的硅藻土和氧化鋁濾芯的制造商，其離子交換樹脂濾芯外觀和尺寸與硅藻土濾芯完全一致，可以互換。分為強基樹脂和弱基樹脂，強基樹脂處理高酸度的抗燃油，采用酸堿中和的方法，處理過程中產生水分，需要真空脫水；弱基樹脂處理低酸度的抗燃油，采用吸附的方法，處理過程中不產生水分。HILCO公司的離子交換樹脂濾芯采用橫向流動的方式，抗燃油與樹脂接觸時間短，處理效果不好，而且濾芯下部樹脂通油量多，易先失效，影響整個濾芯的壽命。

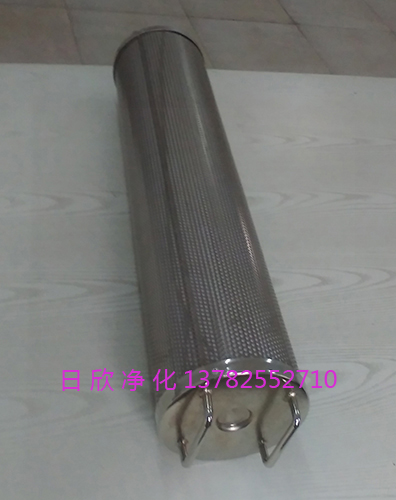

日欣凈化產品：日欣凈化公司是專業從事抗燃油、潤滑油處理的公司，其離子交換樹脂產品采用吸附的方法處理抗燃油，處理過程中不產生水分，不需要真空脫水。處理酸性和吸收金屬離子采用同一個濾芯。離子交換樹脂以濾芯的形式在市場上銷售，濾芯尺寸與硅藻土相同，可以替代硅藻土濾芯裝在再生裝置中使用。濾芯采用不銹鋼外殼，不會有破裂危險。濾芯內部采用縱向流動的方式，抗燃油與樹脂接觸時間長，處理效果好。
新鄉市日欣凈化設備有限公司www.guolvjinghua.com是專業的濾油機廠家，生產油過濾、水過濾、氣體過濾系列產品，以過硬的技術設計、生產滿足用戶的需要，國產化頗爾PALL、賀德克hydac性能品質優良，主要產品有：汽輪機油凈化系統、透平油濾油機、抗燃油再生濾油機、LYC濾油車、再生濾芯、防爆濾油機、除酸濾芯、移動式濾油機、高粘度油濾油機、精細濾油車、真空濾油機、聚結脫水濾油機。 電力行業、工程機械、冶金行業、近海油井和陸上油田行業、石油化工行業、機械加工行業
