公司介紹

西門子   知其道    用其妙博大精深  同心致遠

西門子PLC模塊總代理（中國授權） 上海西門子PLC總代理，上海西門子一級代理，上海西門子變頻器總代理，上海西門子銷售商，中國總代理西門子電機，西門子中國官方總代理 中國官方一級代理 西門子中國官方總代理 ，西門子S7-300PLC,西門子s7-200plc ，S7-200PLC總代理，PLC中國總代理，西門子PLC，西門子PLC總代理，，西門子中國總代理，上海西門子PLC總代理，S7-200PLC總代理，S7-300西門子PLC，plc模塊,西門子plc編程線，plc編程電纜

SIEMENS西門子希殿電氣技術(上海)有限公司(西門子合作伙伴）

6ES74681BF000AA0IM電纜，帶K總線，5 M

6ES74681CB000AA0IM電纜，帶K總線，10 M

6ES74681CC500AA0IM電纜，帶K總線，25 M

6ES74681CF000AA0IM電纜，帶K總線，50 M

6ES74681DB000AA0IM電纜，帶K總線，100 M

6ES74683AH500AA0IM電纜，帶PS傳送，無K總線，0.75 M

6ES74683BB500AA0IM電纜，帶PS傳送，無K總線，1.5 M

SIMATIC S7-400 **配件前連接器6ES74921AL000AA048針前連接器，螺釘型

6ES74921AL001AB048針前連接器，螺釘型，84個/包

6ES74921BL000AA048針前連接器，彈簧型

6ES74921CL000AA048針前連接器，卡接型

6ES74921CL001AB048針前連接器，卡接型，84個/包

標簽紙6ES74922AX000AA010 DIN A4 標簽紙， 顏色：淺色，4個標簽條/張，用于信號模塊

6ES74922BX000AA010 DIN A4 標簽紙， 顏色：粉紅色，4個標簽條/張，用于信號模塊

6ES74922CX000AA010 DIN A4 標簽紙， 顏色：黃色，4個標簽條/張，用于信號模塊

6ES74922DX000AA010 DIN A4 標簽紙， 顏色：紅色，4個標簽條/張，用于信號模塊

接口模塊6ES79631AA100AA0"帶有RS232接口的IF963-RS232接口模塊，用于從CP441-AA05到CP441的點對

點連接"

6ES79632AA100AA0"帶有TTY接口的IF963-TTY接口模塊，用于從CP441-AA05到CP441的點對點

連接"

6ES79633AA100AA0"帶有RS422/RS485接口的IF963-X27接口模塊，用于從CP441AA05到CP441的點

對點連接"

電源插頭6ES74900AA000AA0電源插頭，用于 PS405 4A/10A/20A

6ES74900AB000AA0電源插頭，用于 PS407 4A/10A/20A

其他6ES74901AA000AA0槽蓋，用于子機架UR，CR和ER，10片包裝

6ES74901BA000AA0接線端子，用于模塊，6片/包

6ES74921XL000AA0"模板前防護蓋套件，用于單槽 S7-400 CPU和FM模塊， 包括1個短型，1個

中型和1個全長型"

6ES74922XL000AA0前防護蓋，用于I/O連接器，5片/包

6ES74922XX000AA0覆蓋箔，用于信號模塊標簽條，10片/包

A5E00753961SIMATIC S7-400備份電池盒 （不含電池）

6ES79731HD100AA0熔斷器備件，用于數字量輸出模塊 6ES7422-5EH00-0AB0

6ES79642AA040AB0IF964-DP主站接口模塊， 用于S7-400控制器擴展DP端口

6ES71971LB000xA0SIMATIC S7，Y-耦合器，用于構建 Y-link，用于冗余控制器

6ES76547HY000xA0SIMATIC S7，總線單元，用于集成AY 耦合器，包括蓋，用于總線單元

6ES79521KS000AA0FLASH-EPROM，16 MB

6ES79521KT000AA0FLASH-EPROM，32 MB

6ES79521KY000AA0FLASH-EPROM，64 MB

SIMATIC S7-400 電池鋰電池6ES79710BA00備份電池， 3.6 V/2.3 AH 適用于所有S7-400電源模塊

SIMATIC S7-400H 冗余系統同步器件同步模塊6ES79601AA060xA0近距離同步模塊（最遠距離10米）

6ES79601AB060xA0遠距離同步模塊（最遠距離10公里）

同步光纖6ES79601AA045AA0同步光纖，1米

6ES79601AA045BA0同步光纖，2米

6ES74681BF000AA0IM電纜，帶K總線，5 M

6ES74681CB000AA0IM電纜，帶K總線，10 M

6ES74681CC500AA0IM電纜，帶K總線，25 M

6ES74681CF000AA0IM電纜，帶K總線，50 M

6ES74681DB000AA0IM電纜，帶K總線，100 M

6ES74683AH500AA0IM電纜，帶PS傳送，無K總線，0.75 M

6ES74683BB500AA0IM電纜，帶PS傳送，無K總線，1.5 M

SIMATIC S7-400 **配件前連接器6ES74921AL000AA048針前連接器，螺釘型

6ES74921AL001AB048針前連接器，螺釘型，84個/包

6ES74921BL000AA048針前連接器，彈簧型

6ES74921CL000AA048針前連接器，卡接型

6ES74921CL001AB048針前連接器，卡接型，84個/包

標簽紙6ES74922AX000AA010 DIN A4 標簽紙， 顏色：淺色，4個標簽條/張，用于信號模塊

6ES74922BX000AA010 DIN A4 標簽紙， 顏色：粉紅色，4個標簽條/張，用于信號模塊

6ES74922CX000AA010 DIN A4 標簽紙， 顏色：黃色，4個標簽條/張，用于信號模塊

6ES74922DX000AA010 DIN A4 標簽紙， 顏色：紅色，4個標簽條/張，用于信號模塊

接口模塊6ES79631AA100AA0"帶有RS232接口的IF963-RS232接口模塊，用于從CP441-AA05到CP441的點對

點連接"

6ES79632AA100AA0"帶有TTY接口的IF963-TTY接口模塊，用于從CP441-AA05到CP441的點對點

連接"

6ES79633AA100AA0"帶有RS422/RS485接口的IF963-X27接口模塊，用于從CP441AA05到CP441的點

對點連接"

電源插頭6ES74900AA000AA0電源插頭，用于 PS405 4A/10A/20A

6ES74900AB000AA0電源插頭，用于 PS407 4A/10A/20A

其他6ES74901AA000AA0槽蓋，用于子機架UR，CR和ER，10片包裝

6ES74901BA000AA0接線端子，用于模塊，6片/包

6ES74921XL000AA0"模板前防護蓋套件，用于單槽 S7-400 CPU和FM模塊， 包括1個短型，1個

中型和1個全長型"

6ES74922XL000AA0前防護蓋，用于I/O連接器，5片/包

6ES74922XX000AA0覆蓋箔，用于信號模塊標簽條，10片/包

A5E00753961SIMATIC S7-400備份電池盒 （不含電池）

6ES79731HD100AA0熔斷器備件，用于數字量輸出模塊 6ES7422-5EH00-0AB0

6ES79642AA040AB0IF964-DP主站接口模塊， 用于S7-400控制器擴展DP端口

6ES71971LB000xA0SIMATIC S7，Y-耦合器，用于構建 Y-link，用于冗余控制器

6ES76547HY000xA0SIMATIC S7，總線單元，用于集成AY 耦合器，包括蓋，用于總線單元

6ES79521KS000AA0FLASH-EPROM，16 MB

6ES79521KT000AA0FLASH-EPROM，32 MB

6ES79521KY000AA0FLASH-EPROM，64 MB

SIMATIC S7-400 電池鋰電池6ES79710BA00備份電池， 3.6 V/2.3 AH 適用于所有S7-400電源模塊

SIMATIC S7-400H 冗余系統同步器件同步模塊6ES79601AA060xA0近距離同步模塊（最遠距離10米）

6ES79601AB060xA0遠距離同步模塊（最遠距離10公里）

同步光纖6ES79601AA045AA0同步光纖，1米

6ES79601AA045BA0同步光纖，2米

公司在經營活動中精益求精，具備如下業務優勢：

SIEMENS 可編程控制器

1、 SIMATIC S7 系列PLC、S7-200、s7-1200、S7-300、S7-400、ET200

2、 邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等

3、 SITOP 系列直流電源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A

4、HMI 觸摸屏TD200 TD400C TP177,MP277 MP377

SIEMENS 交、直流傳動裝置

SIEMENS希殿電氣技術(上海)有限公司

1、 交流變頻器 MICROMASTER系列：MM、MM420、MM430、MM440、ECO

MIDASTER系列：MDV

6SE70系列（FC、VC、SC）

2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70 系列

SIEMENS 數控 伺服

1、840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,

PROFINET 通信口

S7-1200 CPU 本體上集成了一個 PROFINET 通信口，支持以太網和基于 TCP/IP和UDP 的通信標準。這個PROFINET 物理接口是支持10/100Mb/s的 RJ45口，支持電纜交叉自適應，因此一個標準的或是交叉的以太網線都可以用于這個接口。使用這個通信口可以實現 S7-1200 CPU 與編程設備的通信，與HMI觸摸屏的通信，以及與其它 CPU 之間的通信。

支持的協議和最大的連接資源

S7-1200 CPU 的PROFINET 通信口支持以下通信協議及服務

• TCP
• ISO on TCP ( RCF 1006 )
• UDP(V1.0 不支持）

• S7 通信
  注意：S7-1200 CPU 只支持S7 通信的服務器（Sever）端，（使用PORTAL V10.5軟件）
  S7-1200 CPU 支持S7 通信的服務器與客戶端，（使用 STEP7 V11軟件）

硬件版本 V4.1 支持的協議和最大的連接資源：

S7-1200的連接資源

分配給每個類別的預留連接資源數為固定值；您無法更改這些值。 但可組態 6個"可用自由連接"以按照應用要求增加任意類別的連接數。

● 示例1: 1 個 PG 具有 3 個可用連接資源。 根據當前使用的 PG 功能，該 PG 實際可能使用其可用連接資源的 1、2 或 3。 在 S7-1200 中，始終保證至少有 1 個 PG，但不允許超過 1 個 PG。

在CPU屬性>常規>連接資源顯示:

HMI連接資源

● 示例2：HMI 具有 12 個可用連接資源。 根據您擁有的 HMI 類型或型號以及使用的 HMI 功能，每個 HMI 實際可能使用其可用連接資源中的 1 個、2 個或 3 個。 考慮到正在使用的可用連接資源數，可以同時使用 4 個以上的 HMI。 HMI 可利用其可用連接資源（每個 1 個，共 3 個）實現下列功能：

• 讀取
• 寫入
• 報警和診斷

以上示例共有5個HMI設備訪問S7-1200,占用了S7-1200的12個HMI連接資源。

對于S7-1200 V4.1以上版本，有6個動態連接資源可以用于HMI連接。所以它們的最大HMI連接資源數可以達到18個。對于之前的版本只能用預留的HMI連接資源用于HMI訪問。

HMI設備占S7-1200的HMI連接資源個數

• 基于 WinCC TIA Portal的組態：

注：“資源數（默認）”是當HMI與S7-1200在一個項目中組態HMI連接時，會占用S7-1200的組態的HMI連接個數。

如圖：示例中HMI_2 為精智面板。

這個連接個數是這個HMI設備所能占用S7-1200的最大HMI連接個數，可以作為選型參考。

• 目前Smart pannel不支持S7-1200
• 可以訪問S7-1200的HMI面板的其他信息

請參考：https://support.industry.siemens.com/cs/ww/en/view/109475049

硬件版本 V3.0 支持的協議和最大的連接資源：

• 3個連接用于操作面板
• 1個連接用于編程設備（PG）與 CPU 的通信
• 8個連接用于Open IE ( TCP, ISO on TCP, UDP) 的編程通信，使用T-block 指令來實現
• 3個連接用于S7 通信的服務器端連接，可以實現與S7-200，S7-300以及 S7-400 的以太網S7 通信
• 8個連接用于S7 通信的客戶端連接，可以實現與S7-200，S7-300以及 S7-400 的以太網S7 通信

連接數是固定不變的，不能自定義。

注意：建立被動的TCP 、ISO on TCP 和UDP的連接時，建議使用端口范圍: 2000~5000。一些端口號和TSAP 號是受到限制不能被使用的。 下列端口號和TSAP號不能使用：

• ISO TSAP (passive): 01.00, 01.01, 02.00, 02.01, 03.00, 03.01
• TCP/UDP port (passive): 20, 21, 25, 80, 102, 135, 161, 34962 … 34964,53, 80, 162, 443, 520, 9001

硬件版本 V2.0~V2.2 支持的協議和最大的連接資源：

• 3個連接用于非 Comfort pannel觸摸屏或2個連接用于Comfort pannel與 CPU 的通信
• 1個連接用于編程設備（PG）與 CPU 的通信
• 8個連接用于Open IE ( TCP, ISO on TCP, UDP) 的編程通信，使用T-block 指令來實現
• 3個連接用于S7 通信的服務器端連接，可以實現與S7-200，S7-300以及 S7-400 的以太網S7 通信
• 8個連接用于S7 通信的客戶端連接，可以實現與S7-200，S7-300以及 S7-400 的以太網S7 通信

硬件版本 V1.0 S7-1200

• 3個連接用于非 Comfort pannel觸摸屏或2個連接用于Comfort pannel與 CPU 的通信
• 1個連接用于編程設備（PG）與 CPU 的通信
• 8個連接用于Open IE ( TCP, ISO on TCP) 的編程通信，使用T-block 指令來實現
• 3個連接用于S7 通信的服務器端連接，可以實現與S7-200，S7-300以及 S7-400 的以太網S7 通信

物理網絡連接

• S7-1200 CPU的PROFINET 口有兩種網絡連接方法：

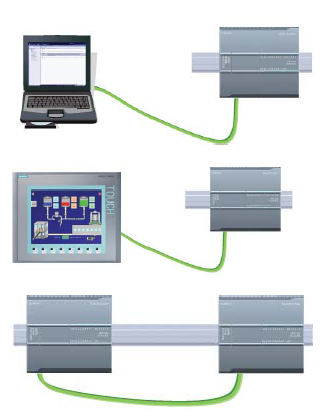

  直接連接：當一個S7-1200 CPU與一個編程設備，或是HMI ，或是另一個PLC通信時，也就是說只有兩個通信設備時，實現的是直接通信。直接連接不需要使用交換機，用網線直接連接兩個設備即可，如圖1. 所示。


  圖1. 通信設備的直接連接


• 網絡連接：當多個通信設備進行通信時，也就是說通信設備為兩個以上時，實現的是網絡連接，如圖2. 所示。

  多個通信設備的網絡連接需要使用以太網交換機來實現�？梢允褂脤к壈惭b的西門子 CSM1277 的 4 口交換機連接其它 CPU 及 HMI 設備。CSM1277 交換機是即插即用的，使用前不用做任何設置。



  圖2. 多個通信設備的網絡連接（圖：network connection）
  ① CSM1277 以太網交換機

PLC與PLC之間通信的過程

1. 實現兩個CPU 之間通信的步驟

   ① 建立硬件通信物理連接：由于S7-1200 CPU 的PROFINET 物理接口支持交叉自適應功能，因此連接兩個 CPU 既可以使用標準的以太網電纜也可以使用交叉的以太網線。兩個CPU的連接可以直接連接，不需要使用交換機。
   ② 配置硬件設備：在 “Device View” 中配置硬件組態。
   ③ 配置永久IP 地址：為兩個CPU 配置不同的永久IP 地址
   ④ 在網絡連接中建立兩個 CPU 的邏輯網絡連接
   ⑤ 編程配置連接及發送、接收數據參數。在兩個 CPU 里分別調用TSEND_C或TSEND、TRCV_C或TRCV 通信指令，并配置參數，使能雙邊通信。


2. 配置 CPU之間的邏輯網絡連接

   配置完 CPU 的硬件后，在項目樹 “Project tree”>“Devices & Networks” >“Networks view”視圖下，創建兩個設備的連接。
   要想創建PROFINET 的邏輯連接，用鼠標點中第一個 PLC 上的PROFINET通信口的綠色小方框，然后拖拽出一條線，到另外一個PLC 上的PROFINET通信口上，松開鼠標，連接就建立起來了，如圖3. 所示。


   圖3. 建立兩個CPU之間的連接
