安全需知
1. 請使用產品指定的電源適配器。若因特殊情況需使用其它廠商提供之電源適配器時，請確認所提供的電壓與電流符合本產品的規定，同時建議使用通過安全認證的產品，否則可能因此導致火災或觸電。在使用本產品時，請勿損傷電源線，將其強行扭曲、伸展拉取和捆扎，也不可將其壓在重物之下或夾在物品之間，否則可能造成電源線破損，因而導致火災或觸電。
2. 在使用前請確認所處環境之溫度與濕度符合本產品的工作所需。(自冷氣房中移動本產品至自然溫度下，可能會造成本產品表面或內部組件產生凝結水汽，請待本產品自然干燥后再開啟電源使用。)
3. 非技術服務人員切勿自行拆卸或修理，否則修理不當或故障可能引起觸電、起火等，從而導致傷害事故，同時也會造成您的產品保修失效。
4. 請勿將手指、大頭針、鐵絲等金屬物品、異物放進通風口和縫隙內�？赡軙�造成電流通過金屬或異物，因而引起觸電，并導致傷害事故，若產品內落進異物或類似物體應停止使用。
5. 請勿將包裝用塑料袋丟棄或存放在幼童拿得到的地方，若幼童用其套住頭部，可能發生鼻部和口部阻塞，因而導致窒息。
6. 請以正常的使用方法與使用姿勢操作本產品，長時間以不良的姿勢使用本產品可能會影響您的健康。
7. 請依照本說明書指示方法使用，否則可能因此導致本產品受損。

1. 歡迎使用 KNZD-47話機
1.1. 產品包裝內容
請檢查您的產品包裝，包含以下項目:
1.主體一部
2. 網絡線一組
3. 電源適配器一組（DC12V 1.5A）

組網方法
攝像機安裝完成后，需要連接到網絡才可以進行配置管理和觀看視頻。基本組網示意圖如下所示：

登錄設備
登錄本機的Web頁面之前，請先確認該設備已經安裝完成，且網絡連接正常。
本機支持IE（Internet Explorer）和Firefox兩種瀏覽器登錄。
IE（推薦使用）
使用IE瀏覽器登錄設備時，IE自動提示用戶安裝VideoPlugine.exe ActiveX插件。請根據頁面提示進行安裝。插件安裝完成后就可以登錄設備了。如果瀏覽器沒有提示安裝插件或登錄后無法查看視頻畫面，請參見常見問題解答中的相關解決方法。
Firefox
使用Firefox瀏覽器動了設備時，用戶需要下載并手動安裝Firefox Plugin插件，才能正常觀看視頻畫面。手動安裝插件的方法是：
1、下載Firefox Plugin插件，保存在臨時目錄下。
2、關閉所有Firefox頁面。
3、雙擊Firefox Plugin運行程序，按照頁面提示進行安裝。
查看IP地址
本機接入網絡后，默認使用DHCP動態獲取IP地址。用戶可以使用搜索工具Search搜索已經獲取到的動態IP地址，操作方法如下：
1、運行下載到的Search工具。

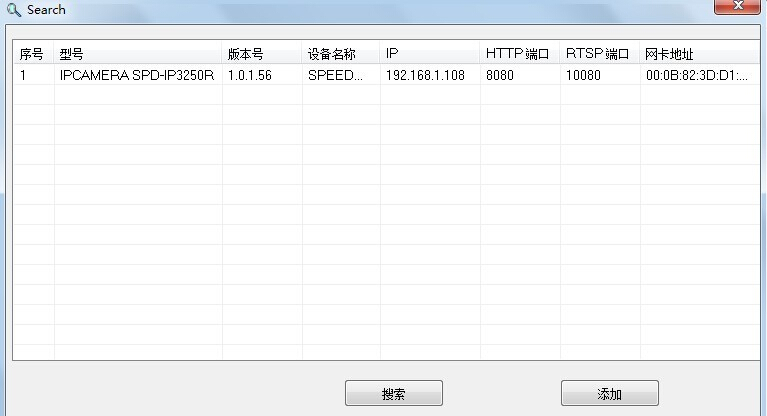

2、單擊 ，搜索設備的IP地址。搜索到的結果如下圖所示：


普通登錄
本文使用IE瀏覽器和IP地址192.168.1.168，舉例說明登錄本機的方法。
1、打開IE瀏覽器。
2、在地址欄中輸入http://192.168.1.168。
3、IE自動提示“安裝來自VideoPlugine.exe  ActiveX插件”，此時根據頁面提示進行安裝，安裝完成后即可觀看視頻畫面。
說明
進入本機管理員界面后，用戶可以在頁面右上角的菜單欄單擊“Language”按鈕選擇界面顯示的語言類型，共有簡體中文和英文兩種語言類型可供選擇。
靜態IP登錄
如果當前網絡中沒有DHCP服務器，設備在3分鐘后使用出廠默認IP：192.168.1.168。使用此靜態IP登錄設備的方法如下：
1、將電腦與設備通過網線相連，或者將電腦和設備接入同一個網段。

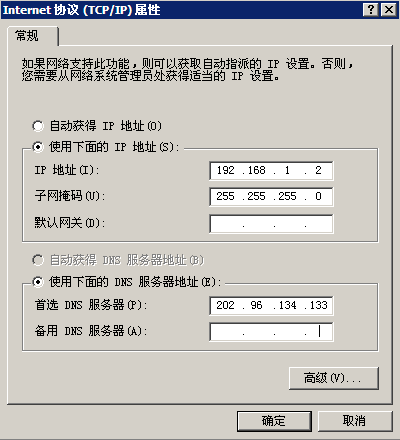

2、將電腦的IP地址設置為192.168.1.x，子網掩碼設置為255.255.255.0，如下圖所示。

3、打開IE瀏覽器，在地址欄中輸入“http://192.168.1.168”。
4、其余步驟請參考“普通登錄”。
5、操作指南
打開電腦中的IE瀏覽器，在IE地址欄中輸入http://192.168.1.168(默認地址)登錄WEB，進入登錄界面后輸入默認的用戶名和密碼，用戶名：admin，密碼：admin。

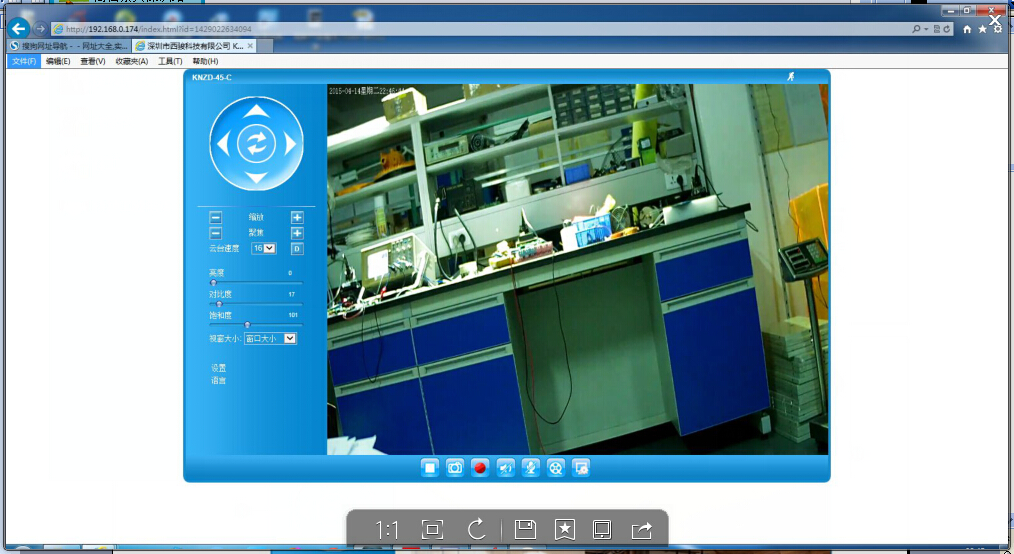

第一次登錄系統時IE會自動提示“安裝來自VideoPlugine.exe ActiveX插件”，此時根據頁面提示進行安裝，安裝完成后即可觀看視頻畫面，如下圖。


基本設置
系統設置
在左邊導航欄中選擇基本設置 > 系統設置，進入系統設置頁面。


參數名 說明
系統當前時間 顯示了系統當前的日期和時間。
設置系統時間 設置時區和系統時間更新模式。
時區：從下拉選項中選擇設備當前所在的時區，北京時間為GMT+8。
通過時間服務器更新：設備通過時間服務器自動更新系統時間。
與本地電腦同步：設備根據本地電腦的時鐘設置系統時間。
手動設置：用戶手動輸入系統時間。
保留當前日期和時間：保持系統當前的時間和日期不變。
說明
系統時間設置完成后，您需要單擊設置系統時間區域框下方的保存按鈕，使當前設置生效。
OSD日期格式 設置OSD日期的顯示格式
設置設備名稱 用戶可以為本機設置設備名稱，用于區別同一網段中的其它設備。用戶使用搜索工具搜索設備時，可以顯示設備名稱。
說明
設備名稱設置完成后，您需要單擊設備名稱設置區域框下方的保存按鈕，使當前設置生效。

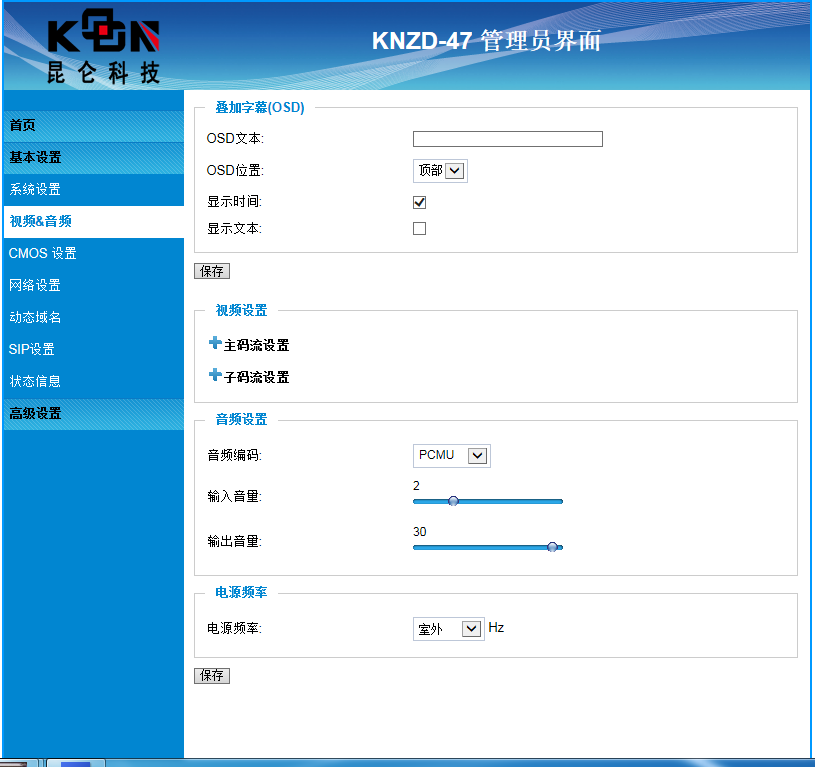

視頻&音頻設置
在左邊導航欄中選擇基本設置 > 視頻&音頻，進入視頻&音頻頁面。

疊加字幕（OSD）：設置視頻界面顯示的OSD內容。
OSD文本：需要顯示在視頻界面的文本內容。
OSD位置：OSD在視頻界面的顯示位置。
顯示時間：選擇是否在OSD顯示中包含時間。
顯示文本：選擇是否顯示OSD文本。
視頻設置：設置視頻相關的參數，如編碼格式、分辨率等。本機采用雙碼流技術，用戶可以分別設置主碼流參數和子碼流參數
分辨率：分別率越高，圖像清晰度越高，分辨率越大占網絡帶寬越多。
主/子碼流：主碼流圖像較清晰，但占網絡帶寬較大，子碼流圖像質量較低，建議網絡帶寬不足的情況下使用。
碼流控制：可選變碼率和定碼率。
? 變碼率表示在對視頻信號進行壓縮時，可根據視頻源的變化動態地調整壓縮碼流的大小。如對于運動不劇烈的圖像，可調低壓縮碼流，對于劇烈運動的圖像，可調高壓縮碼流。這樣，在進行錄像時，可最大限度地節省硬盤空間，在進行網絡傳輸時，可最大限度地提高帶寬利用率。變碼率的主要特點是圖像質量保持相對不變，壓縮碼流根據視頻源進行動態調整。
? 定碼率表示無論視頻源發生什么變化，壓縮碼流大小基本保持恒定不變，這個碼流的大小在“幀率”選項中進行定義。定碼率的最大特點就是在限定的位率下，使得壓縮的圖像質量盡可能地好，同時可以基本準確地估算錄像所占的硬盤空間及網傳所占的帶寬。
音頻設置：設置音頻相關的參數。音頻編碼：本機支持多種語音編碼。輸入音量：調節麥克風的輸入音量。輸出音量：調節揚聲器的輸出音量。

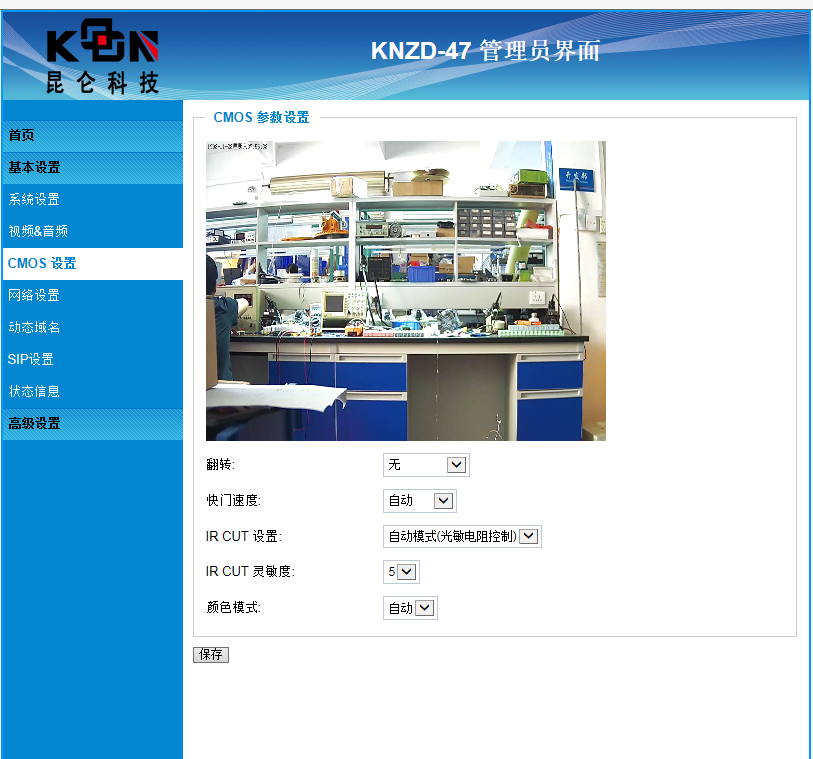

CMOS設置
在左邊導航欄中選擇基本設置 > CMOS設置，進入CMOS設置頁面


參數名 說明
翻轉 設置是否翻轉圖像，如果選擇翻轉并保存設置，則顯示的圖像會翻轉180°。
快門速度 設置拍照時的快門速度。
顏色模式 設置圖像顯示的顏色模式。

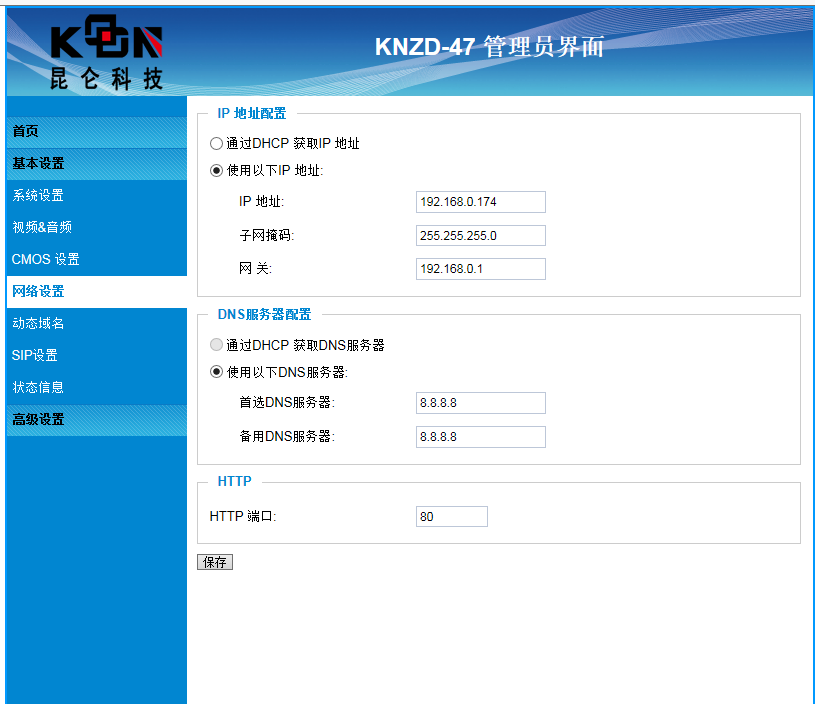

網絡設置
在左邊導航欄中選擇基本設置 > 網絡設置，進入網絡設置頁面


參數名 說明
IP地址配置 配置設備獲取IP地址的方式。
通過DHCP獲取IP地址：本機默認通過DHCP動態獲取IP地址，方便用戶使用獲取到的IP地址進行首次登錄。
使用以下IP地址：設置靜態IP地址。由于本機是固定使用的設備，建議設置靜態IP地址，方便用戶進行遠程登錄。
DNS服務器配置 配置設備獲取DNS服務器的方式。
通過DHCP獲取DNS服務器：設備使用DHCP服務器指定的DNS服務器。
使用以下DNS服務器：設備使用用戶指定的DNS服務器。
HTTP HTTP端口默認值為80，用戶可以修改此參數值。HTTP端口被修改后，用戶登錄本機時需要在IP地址后加端口號。此操作可以用于簡單安全的端口映射。
說明
網絡設置完成后，您需要單擊頁面左下方的保存按鈕，在彈出的提示框中選擇確定，系統將會自動重啟。系統重啟后新的設置就可以生效了。

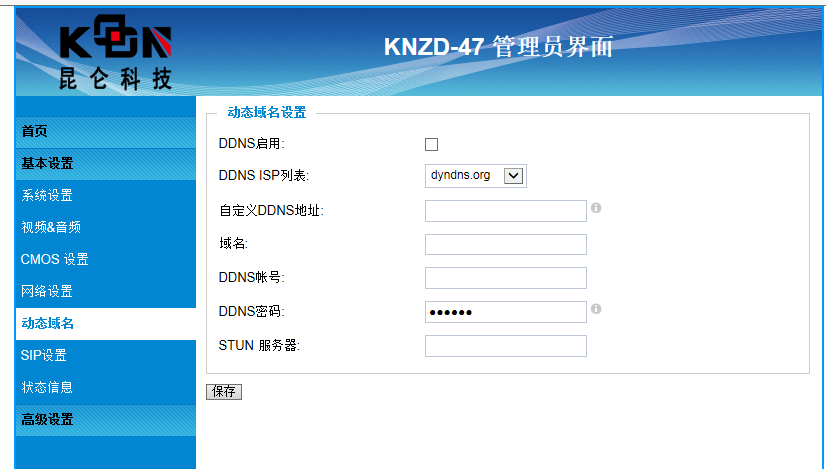

動態域名
在左邊導航欄中選擇基本設置 > 動態域名，進入動態域名設置頁面
由于IP地址不便于記憶，您可以使用域名訪問免去輸入IP地址的煩惱，要正常使用此功能，您必須申請相應DNS服務商的域名，具體步驟如下：
第一步：向指定服務器申請域名。
第二步：登錄WEB，進入DDNS配置頁面，正確填寫DDNS信息，填寫完成后點擊保存按鈕保存配置。


參數名 說明
DDNS啟用 選擇是否啟用DDNS服務。勾選此參數，DDNS服務被啟用；取消勾選，DDNS服務被禁用。
DDNS ISP列表 在下拉選項框中選擇DDNS服務商。
自定義DDNS地址 自定義的DDNS地址，為空時無效。
域名 訪問設備時使用的域名。
DDNS賬號 向DDNS服務器注冊的賬號。
DDNS密碼 與DDNS賬號匹配的密碼。
STUN服務器 STUN服務器地址，用于NAT穿透。

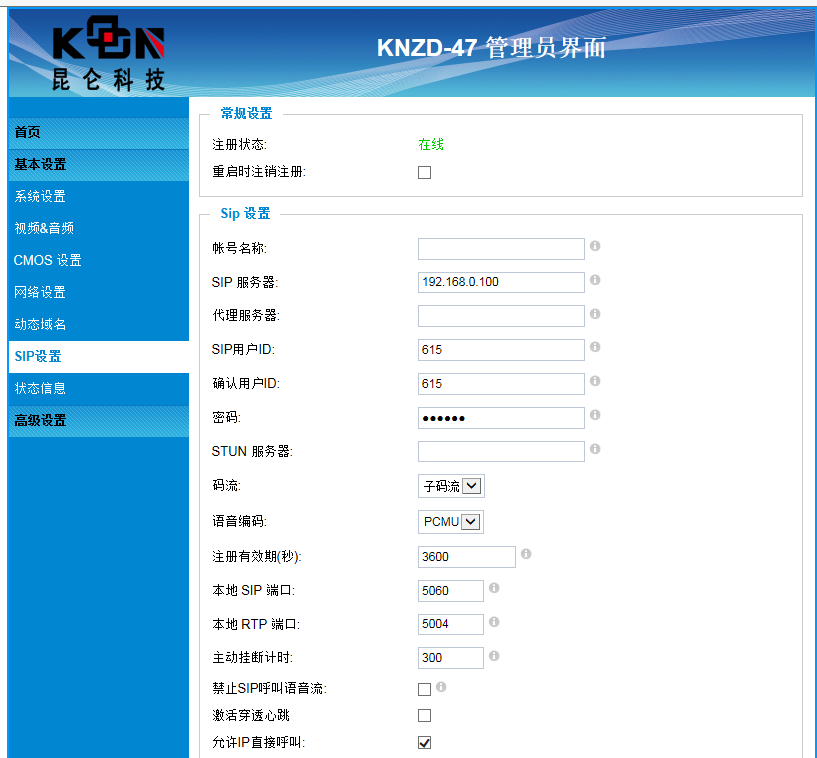

SIP配置
在左邊導航欄中選擇基本設置 > SIP設置，進入SIP設置頁面


SIP功能主要用于電話報警，需在SIP 設置頁面填寫正確的賬號注冊到相應的SIP 服務器地址或域名后才能應用此功能，并在報警通知電話列表選項中配置報警電話（如，分機、手機、固定電話等，最多可參加10個電話號碼），當視頻服務器被觸發報警時，服務器會自動呼叫您所指定的號碼。如果你是視頻電話，呼叫建立后還可以直接通過電話觀看到報警畫面

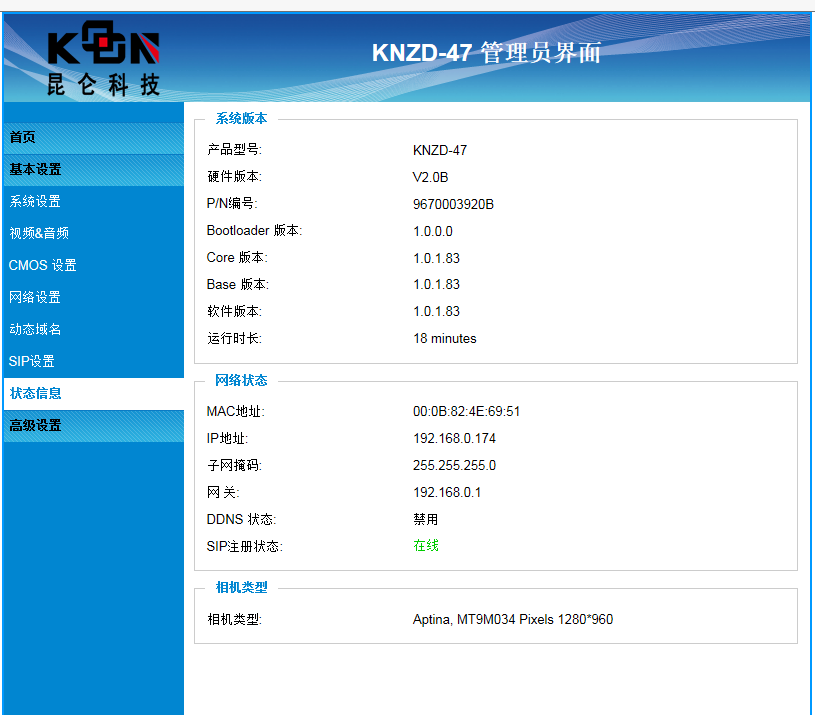

狀態信息
用戶可以通過查看狀態信息來了解設備當前的工作狀態。如果用戶對設備進行了升級操作，還可以通過查看狀態信息中的相關版本信息來確認是否升級成功。
在左邊的導航欄中選擇基本設置 > 狀態信息，進入狀態信息頁面。


高級設置

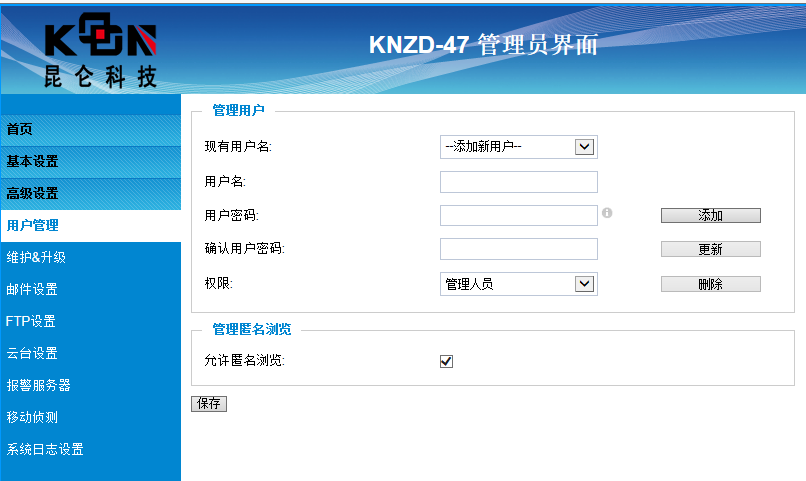

用戶管理
本機的用戶類型分為管理人員和普通用戶。管理人員可以對設備、用戶等進行管理。普通用戶只能查看視頻監控畫面，不能修改設備的參數配置。
在左邊的導航欄中選擇高級設置 > 用戶管理，進入用戶管理頁面。


添加新用戶
1、在參數“現有用戶名”的下拉選項框中選擇“添加新用戶”。
2、輸入新的用戶名。
3、輸入用戶密碼和確認用戶密碼。
4、從下拉選項框中選擇此用戶的權限。
5、單擊“添加”按鈕，完成新用戶的添加。
刪除用戶
1、在參數“現有用戶名”的下拉選項框中選擇需要刪除的用戶名。
2、單擊“刪除”按鈕。
3、在彈出的提示框中選擇“確定”，該用戶就會被刪除。
修改密碼
1、在參數“現有用戶名”的下拉選項框中選擇需要修改密碼的用戶名。
2、輸入新的用戶密碼和確認用戶密碼。
3、單擊“更新”按鈕，完成密碼的修改。
匿名瀏覽
匿名瀏覽功能允許用戶在不輸入用戶名和密碼的情況下登錄設備。匿名登錄的用戶可以查看視頻監控畫面，但是不能修改設備的參數配置。
管理員可以在管理匿名瀏覽區域框中進行如下操作：
? 勾選“允許匿名瀏覽”，則匿名瀏覽功能被啟用。
? 取消勾選“允許匿名瀏覽”，則匿名瀏覽功能被禁用。
說明
匿名瀏覽功能設置完成后，您需要單擊頁面左下方的“保存”按鈕使設置生效。

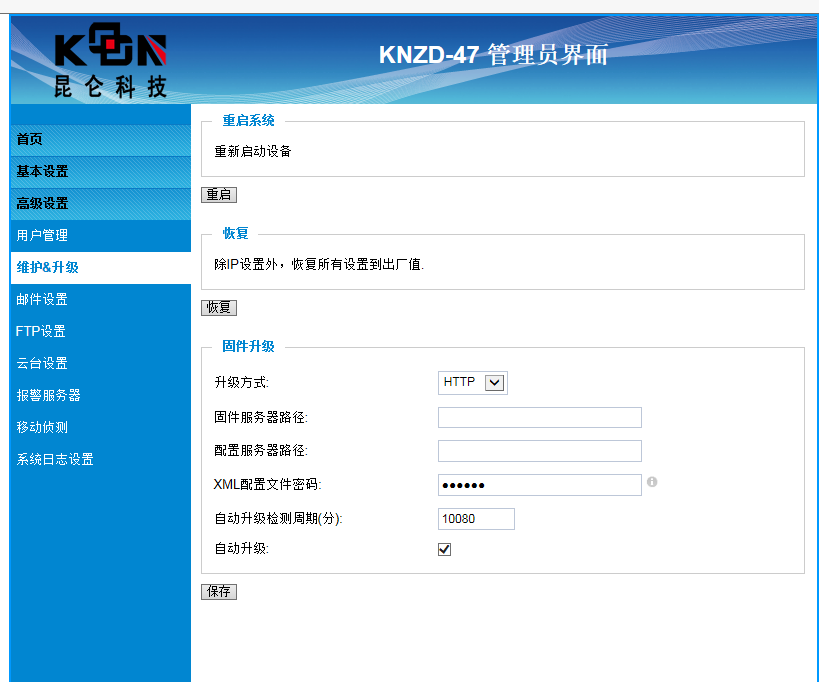

維修&升級
在左邊的導航欄中選擇高級設置 > 用戶管理，進入用戶管理頁面。


重啟：重啟系統按鈕。
恢復出廠設置：恢復出廠設置按鈕，當按下此鍵后WEB會自動清除系統中的用戶數據（除IP地址）。
版本升級：
第一步：聯系各經銷客戶索要升級文件以及升級配套軟件。
第二步：登錄WEB，進入升級頁面，配置升級方法，可選TFTP、HTTP、HTTPS三種。
第三步：將升級文件放入TFTP或HTTP軟件目錄中，然后在WEB頁面設置升級的路徑。
第四步：重啟設備等待升級。升級時請不要斷電或拔出網線。
此外，您還可以自己設定自動檢查升級版本，您只需要設定好服務器的指定升級地址，然后配置自動升級和升級周期檢查軟件更新即可。
 注意：升級設備時請不要斷電，否則可能造成設備升級不成功或出現異常情況！

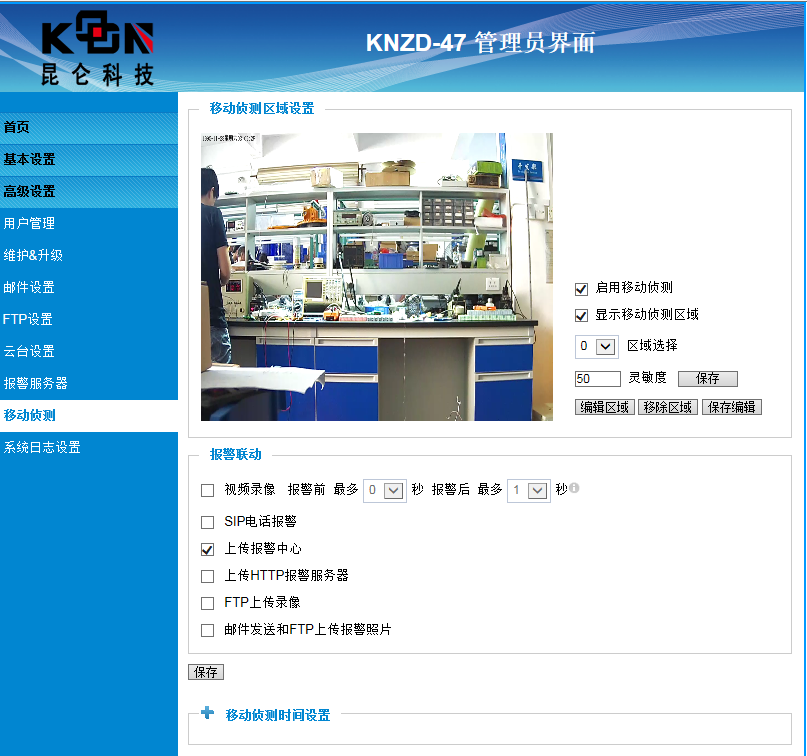

移動偵測
在左邊的導航欄中選擇高級設置 >移動偵測，進入報警服務器
如果有人或者物體在設定的監控區域內移動，設備將觸發報警機制。


參數名 說明
啟用移動偵測 勾選此參數后，移動偵測功能被啟用。
顯示移動偵測區域 勾選此參數后，視頻窗口將顯示已經設置的監控區域。
區域選擇 用戶可以設置多個監控區域，在下拉菜單中選擇想要編輯的區域。只有選中某個區域時，才可以對其進行編輯。
靈敏度 設置移動偵測的靈敏度。取值范圍是0~100，其中0表示靈敏度最低，100表示靈敏度最高。靈敏度設置對所有區域有效，修改設置后請單擊“保存”使設置生效。

? 編輯移動偵測區域
在“區域選擇”中選中需要編輯的區域編號。
單擊“編輯區域”按鈕。
在視頻窗口上按住鼠標左鍵畫出需要偵測的區域。
設置靈敏度，并單擊“保存”按鈕使靈敏度設置生效。
單擊“保存編輯”按鈕使編輯結果生效。
? 移除移動偵測區域
在“區域選擇”中選中需要移除的區域編號。
單擊“移除區域”按鈕。
單擊“保存編輯”按鈕使移除操作生效。

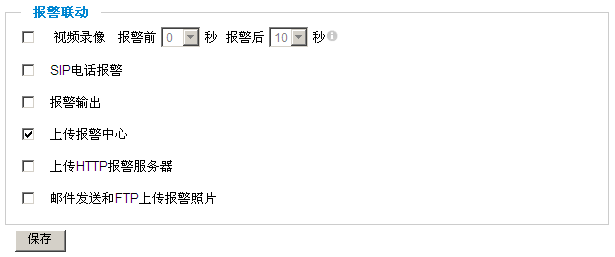

設置報警聯動
設置報警聯動


參數名 說明
視頻錄像 當報警事件被觸發時，設備自動將設定時間段內的視頻畫面錄像。用戶可以設置錄像文件的存儲位置。
SIP電話報警 當報警事件被觸發時，設備自動撥打報警電話列表中的電話號碼。如果使用此功能，必須進行正確的SIP配置。
報警輸出 當報警事件被觸發時，設備將自動觸發報警輸出裝置。
