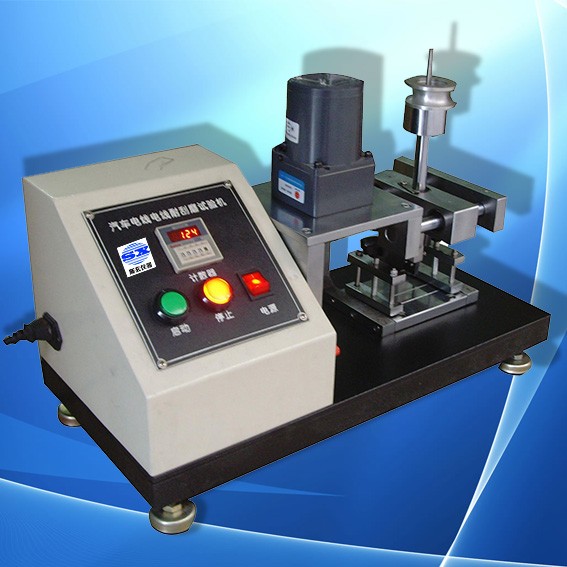

S8133X 汽車電線耐刮磨試驗機

S8133X 汽車電線耐刮磨試驗機

一、適用范圍

適用于電線電纜行業，以一定的速度刮磨試樣，至試樣龜裂或斷線，記錄其耐刮磨的次數；或以固定的次數刮磨試樣后觀察試樣有無龜裂或斷線程度。

用于刮磨汽車電線絕緣表面的裝置，沿試樣軸向往復刮磨絕緣表面，當刮針磨透絕緣接觸導體時自動停止。

二、執行標準

      本試驗裝置符合ISO 6722-2006國際汽車電線標準；DIN 72551.5-1991 道路車輛、低壓電纜、單芯無屏蔽薄壁PVC絕緣低壓電纜要求和試驗；QC∕T-730-2005-汽車用薄壁絕緣低壓電線；日本JASO D611-94 汽車薄絕緣皮的低壓纜線；VW60306德國大眾汽車線等標準中汽車電線耐磨試驗要求。

三、技術參數

1、刮針材質：彈簧鋼

2、刮針規格直徑：0.25mm,0.45mm

3、試驗行程：15.5mm

4、計數器：4位

5、速度：50/60次循環/分鐘
6、電源:：AC220V  50Hz

7、驅動方式：電動

8、配重：400g、700g（7N）、1000 g（或按要求制作）

9、線槽深度：0.4mm,0.8mm 共為兩組

10、試驗工位：1組

四、設備特點

本耐刮磨試驗設備包含了一個設計用于刮磨絕緣表面的裝置，當刮針磨穿絕緣與導體接觸時，設備自動停機
