一、適用范圍
      根據制動梁的檢修工藝規程要求，為檢驗制動梁的檢修質量，經調修、補強、裂紋焊修后的制動梁必須進行拉力試驗。本裝置適用于貨車制動梁的拉力試驗。廣泛適用于貨車車輛廠、車輛段、大修廠新造、檢修制動梁的拉力試驗。

二、結構特點

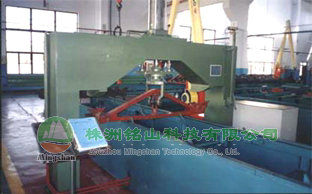

      該設備主要由龍門架機體、液壓站、電氣控制箱、力敏傳感器、油缸、管線等組成。可與制動梁檢修流水線配套使用或單獨使用。采用拉力傳感器及智能控制儀表，可自動顯示、控制試驗拉力。在流水線上使用時能自動定位，通過手動操作，將試驗機拉桿與制動梁立柱銷孔用銷軸連接，按下按鈕，試驗機可自動達到試驗拉力，自動按規定時間進行保壓，完成對制動梁的拉力測試。

三、主要技術參數
      電    源：          AC380V  50Hz、功率  3kW
      額定載荷：          90 kN
      測量精度：        0.1％（FS）
      力敏傳感器型號：    CIBS4型  90kN
      智能顯示控制儀型號：MCK－Z型
      油缸直徑：        120
      工作油壓：          1.8MPa
      外形尺寸：          2400×800×2300

四、控制儀表維護注意事項
      1. 控制儀器開機預熱15分鐘后讀數。
      2. 傳感器出廠前已經標定校準，無標準加載源請勿擅自調節儀表內部電位器。
      3. 工作適用環境：溫度0～50C，濕度85％以下。
      4. 使用時應遠離干擾源，防止強烈震動及沖擊，防止大量灰塵及有害化學品侵入控制儀表。
      5. 儀表長期使用應定期向有關計量部門進行檢定校準。
