調試PLC

此項目中的IO功能如下表所示：

變量名稱	變量地址
Motor_Start	I0.0
Motor_Stop	I0.1
Motor	Q0.0

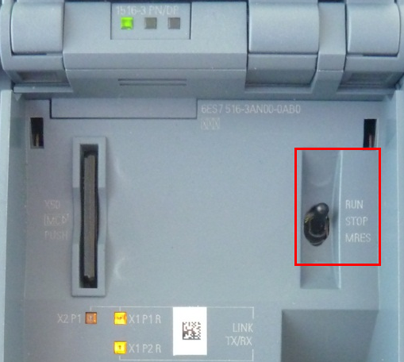

(1)將PLC的模式開關設置為RUN，如下所示。

(2)按下連接在輸入點I0.0上的按鈕，即可看到輸出點Q0.0點亮了。

(3)按下連接在輸入點I0.1上的按鈕，即可看到輸出點Q0.0熄滅了。

至此，表明我們的程序和PLC運行一切正常。

監控變量狀態

利用監控表可以實現監控變量的功能，具體可以通過如下步驟實現：

----（1）軟件中點擊“監控與強制表”->“添加新監控表”

----（2）在新建的監控表中輸入我們想監控的變量，如下所示：

小提示：輸入變量時，直接在地址中輸入I0.0等即可。

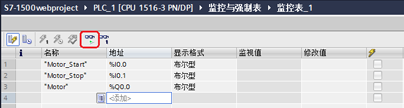

----（3）接下來點擊監控按鈕，具體如下所示：

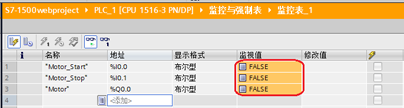

----（4）正常監控后就可以在監視值中看到相應的數值：（以下是啟動按鈕未按下時的狀態）

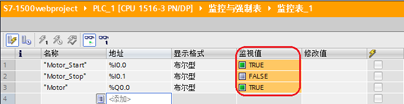

以下是按下啟動按鈕時的狀態

小提示：如果僅僅是想監視變量的狀態，利用變量表也可以實現類似的效果，如下所示：

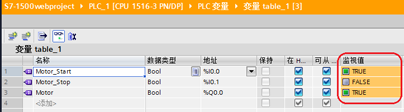

在線監控后如下所示：

監控程序狀態

通過監控程序的運行狀態，可以幫助我們進一步判斷程序的執行情況。

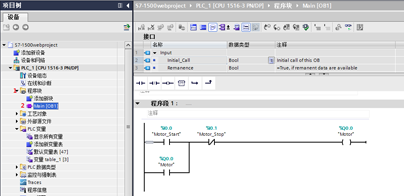

----（1）先打開我們編寫好的程序，如下所示：

----（2）點擊軟件上部的監控按鈕，具體如下所示：

----（3）當啟動按鈕I0.0 未按下時，程序顯示如下：

----（4）啟動按鈕I0.0按下時，程序顯示如下：  供應西門子原裝2DT32數字量模塊6ES7288-2DT32-0AA0

當我們打開一篇手冊文檔時會發現，有些文檔只有幾頁，很快就能讀完，而有些手冊可能有上百頁甚至更多，如果通篇瀏覽的話需要花費大量的時間，而我們需要的信息可能只占據了文檔中的少數幾頁。那么如何快速了解當前手冊的內容以及在這些浩如煙海的文字中準確的找到我們所需要的那幾頁，是我們需要解決的首要問題。在這里向大家介紹一下我們查閱手冊的方法和技巧。

首先通過閱讀文檔的前三個部分：前言、目錄、文檔指南 來快速定位文檔內我們感興趣的部分。

1.文檔前言中描述了文檔的用途，約定的術語以及閱讀文檔所必須的背景知識等。

2.通過查看文檔目錄，可大致了解整篇文檔的內容結構，甚至可直接閱讀感興趣的部分

3.文檔指南部分列出了與本文檔內容相關的其他文檔名稱、主要內容以及下載鏈接，方便查找。

下面我們以《S7-1500/ET 200MP 模擬量輸入模塊 AI 8xU/I HS (6ES7531-7NF10-0AB0) 設備手冊 》為例來了解一下這三部分內容。

首先閱讀前言部分，我們可看到文檔中的CPU可以是 S7-1500 CPU ，也可以是 ET 200MP的接口模塊。說明此款模塊既可以直接安裝在CPU機架上，也可以安裝在ET200MP站點上。   供應西門子原裝2DT32數字量模塊6ES7288-2DT32-0AA0

接下來閱讀第二部分目錄，從目錄中我們可看到文檔所提供的內容結構，其中包括接線、參數/地址空間、診斷、技術規范、尺寸圖等，例如畫圖紙需要了解模塊尺寸和空間，我們可直接閱讀附錄A的尺寸圖；如果只希望了解模塊如何接線，可直接閱讀第3章接線而不需要通讀整篇文檔，也可以通過書簽條目進入相關位置，通常書簽條目與目錄內容是一致的。

如果我們不僅希望知道模塊怎么接線，還想知道所接的信號線屏蔽層如何處理，可回到文檔的文檔指南章節，查找相關文檔，例如《控制系統的無干擾安裝》、《S7-1500 自動化系統 》等文檔獲取更詳細的信息

總的來說，為了在文檔中快速的獲取我們所需的信息

第一步，略讀前言，了解文檔使用的術語及所需背景知識；

第二步，從文檔目錄直接進入相關的章節查找信息；

第三步，當文檔所描述的信息不足以解決問題時，查找文檔指南中提供的其他相關文檔，在查找到的文檔中按照本方法繼續閱讀。

除此之外，我們還可借助PDF閱讀器的書簽和搜索功能來快速定位文檔中的內容。

在PDF版本的手冊當中，通常都集成了每個章節的書簽，所以我們可以打開PDF閱讀器的書簽來縱覽整個文檔的內容和結構而且可以快速的在不同章節之間切換：  供應西門子原裝2DT32數字量模塊6ES7288-2DT32-0AA0

閱讀器的搜索功能在我們閱讀手冊的時候也非常常用，通過對關鍵字的搜索，將文檔中所有包含該關鍵字的位置都顯示出來，逐條查看。這種方式適用于對所查找的文檔內容有一定的了解情況。
