型號 |
EM DR08 |
EM DT08 |
|---|---|---|
|
訂貨號（MLFB) |
6ES7 288-2DR08-0AA0 |
6ES7 288-2DT08-0AA0 |
|
常規 |
||
|
尺寸 W x H x D（mm） |
45 x 100 x 81 |
45 x 100 x 81 |
|
重量 |
166.3 g |
147 g |
|
功耗 |
4.5 W |
1.5 W |
|
電流消耗（SM 總線） |
120 mA |
|
|
電流消耗（24 V DC） |
所用的每個繼電器線圈 11 mA |
－ |
|
數字輸出 |
||
|
輸入電數 |
8 |
|
|
類型 |
繼電器，干觸點 |
固態-MOSFET |
|
電壓范圍 |
5 ~ 30 V DC 或 5 ~ 250 V AC |
20.4 ~ 28.8 V DC |
|
最大電流時的邏輯 1 信號 |
－ |
20 V |
|
具有 10 KΩ 負載時的邏輯 0 信號 |
－ |
0.1 V |
|
每點的額定電流（最大） |
2.0 A |
0.75 A |
|
燈負載 |
30 W DC/200 W AC |
5 W |
|
通態觸點電阻 |
新設備最大為 0.2 Ω |
0.6 Ω |
|
每點的漏電流 |
－ |
10 μA |
|
浪涌電流 |
觸點閉合時為 7 A |
8 A，持續 100 ms |
對于一個全新的PLC產品，如何入門看似簡單，可往往對于剛入手的工程師們來說，如果使用不得法會成為一個棘手的問題。 為此我們設計了一個簡單的工程項目，逐步介紹，讓大家對TIA Portal V12和S7-1500如何實施一個項目可以一目了然 。
1.功能介紹
通過S7-1500實現一個自動化工程師廣為熟悉的’電機啟�？刂啤� 邏輯。
2.軟硬件列表
| 項目 | 描述 | 訂貨號 | 數量 |
|---|---|---|---|
| 編程軟件 | STEP7(TIA Portal) Professional v12 | 6ES7822-1AE02-0YA5 | 1 |
| CPU | 1516-3PN/DP | 6ES7516-3AN00-0AB0 | 1 |
| 開關量輸入模塊 | DI 16x24VDC HF | 6ES7521-1BH00-0AB0 | 1 |
| 開關量輸出模塊 | DQ 16x24VDC/0.5A ST | 6ES7522-1BH00-0AB0 | 1 |
| 存儲卡 | 12MB | 6ES7954-8LE01-0AA0 | 1 |
| 安裝導軌 | 480mm | 6ES7590-1AE80-0AA0 | 1 |
| 前連接器 | 螺釘型端子 | 6ES7592-1AM00-0XB0 | 2 |
| 24VDC電源 | SITOP 24VDC/2.5A | 可以選擇PM及其它支持ELV的開關電源 | 1 |
注：實例項目中的選型僅供參考，用戶務必根據實際要求選型。
3.所使用的計算機操作系統 :
Windows7 Ultimate Service Pack1 32-bit
4.IO表
由于TIA Portal是基于符號的編程方式,在硬件清單確認后可事先為所有信號定義好所用通道及編程中使用的符號.
| 序號 | 符號名稱 | 通道地址 |
|---|---|---|
| 1 | Motor_start | I0.0 |
| 2 | Motor_stop | I0.1 |
| 3 | Motor | Q0.0 |
5.軟件安裝

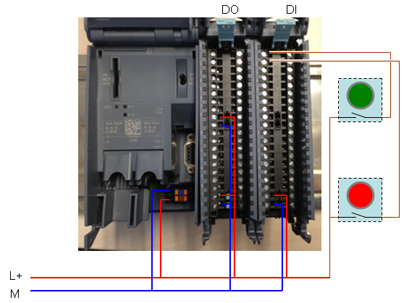

在安裝時如圖所示按圖號順序安裝，總結一句話就是：
先導軌，模塊先左后右裝，U塊勿忘模塊間。
1.雙擊桌面上的
圖標，打開STEP 7 Professional V12 軟件。

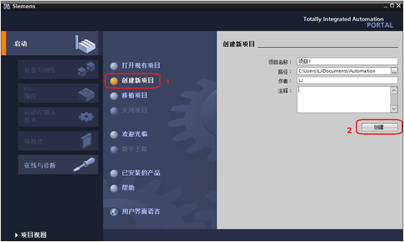

2.在歡迎界面中，我們點擊“創建新項目”，填寫項目名稱并選擇存放路徑后，請點擊 “創建”按鈕：

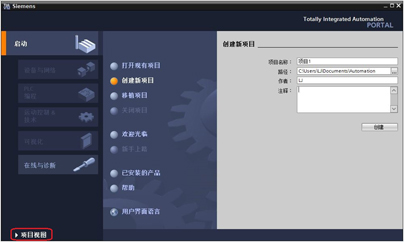

3.項目成功創建后，我們點擊左下角的“項目視圖”轉到編輯界面：

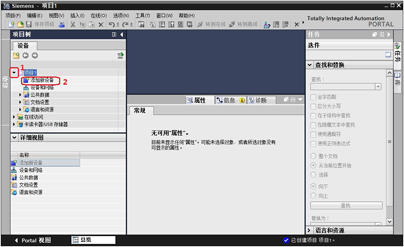

4.點擊項目名稱左邊的小箭頭展開項目樹，雙擊“添加新設備”
5.接下來我們先插入一個CPU1516-3PN/DP：請依次點擊“控制器”、“SIMATIC S7-1500”、“CPU”、“CPU 1516-3PN/DP”左側的小箭頭展開項目樹，然后選擇PLC訂貨號“6ES7 516-3AN00-0BA0”，最后點擊“確認”按鈕插入：
6.成功插入PLC后，STEP 7 Professional V12 軟件會自動跳轉到設備視圖。接下來我們要做的是在主機架上依次插入一個16通道的數字量輸出擴展模塊和一個數字量輸入擴展模塊。首先，添加DQ模塊：在“設備視圖”右側的產品目錄中，依次點擊“DQ”、“DQ 16*24VDC/0.5A ST”左側的小箭頭展開項目樹，然后用鼠標點中訂貨號“6ES7 522-1BH00-0AB0”，按住鼠標左鍵不放，將DQ模塊拖拽到2號槽位上，松開鼠標：長期銷售西門子數字量輸出模塊2DT08
7.現在我們再插入一個DI模塊：在“設備視圖”右側的產品目錄中，依次點擊“DI”、“DI 16*24VDC HF”左側的小箭頭展開項目樹，然后用鼠標點中訂貨號“6ES7 521-1BH00-0AB0”，按住鼠標左鍵不放，將DI模塊拖拽到3號槽位上，松開鼠標：
8.設備組態至此已經完成，在項目視圖下方的“設備概覽”中，我們可以查看到系統默認分配的數字量輸出地址是QB0~QB1，數字量輸入的地址是IB0~IB1：
9.編寫變量表：為了提高程序的可讀性，我們需要對I/Q地址起一些符號名。 長期銷售西門子數字量輸出模塊2DT08
----1.雙擊項目樹中的“顯示所有變量”
6ES7288-2DT08-0AA0
----2.在變量表中，我們定義地址I0.0的名稱是“Moto_Start”, 地址I0.1的名稱是“Moto_Stop”, 地址Q0.0的名稱是“Moto”。 長期銷售西門子數字量輸出模塊2DT08
10.接下來我們開始編程：依次點擊軟件界面左側的項目樹中的“PLC_1[CPU 1516-3PN/DP]”、“程序塊”左側的小箭頭展開結構，再雙擊“Main[OB1]”打開主程序：
11.我們現在開始編輯一個自鎖程序：輸入點I0.0 用于啟動電機，I0.1用于停止電機，電機啟停由輸出點Q0.0控制。

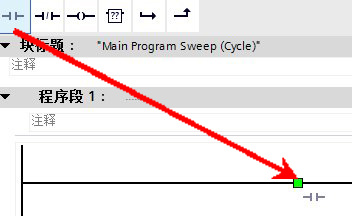

----1.從指令收藏夾中用鼠標左擊選中常開觸點，按住鼠標左鍵不放將其拖拽到綠色方點處：6ES7288-2DT08-0AA0

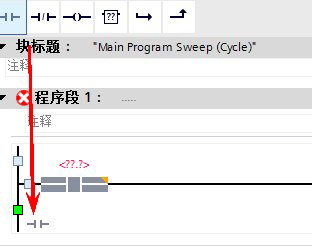

----2.重復上述操作，在已插入的常開觸點下方再插入一個常開觸點：
----3.選中下面的常開觸點右側的雙箭頭，點擊收藏夾中的向上箭頭，連接能流： 長期銷售西門子數字量輸出模塊2DT08

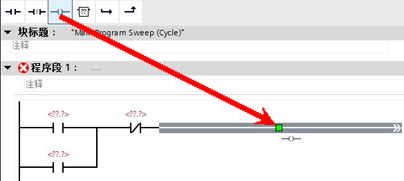

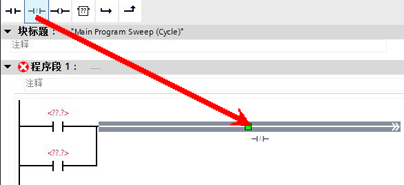

----4.同理用拖拽的方法，在能流結合點后面再添加一個常閉觸電和輸出線圈：

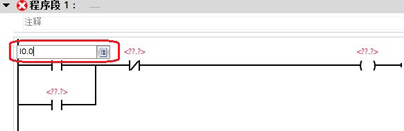

----5.接下來我們為邏輯指令填寫地址：單擊指令上方的，依次輸入地址I0.0，I0.1，Q0.0和Q0.0，如下圖所示：

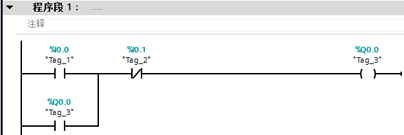

----所有地址都填寫好后的效果如下圖： 長期銷售西門子數字量輸出模塊2DT08
