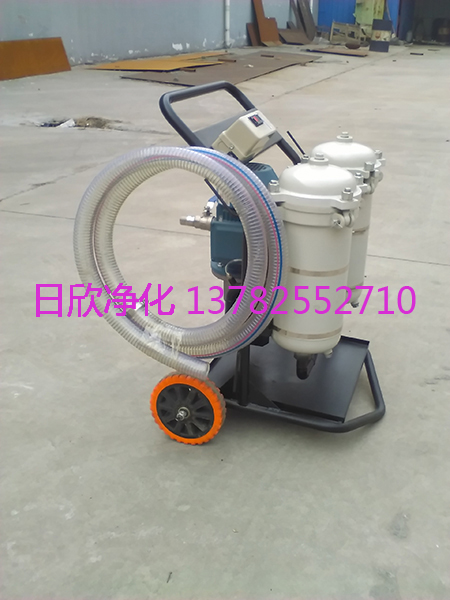

日欣凈化LYC-B系列工業齒輪油高粘度油高精度濾油機濾油機廠家
一、前記
1.高精度濾油機內容概述：
-
產品介紹
-
技術參數
-
執行標準
-
性能特點
-
使用與保養說明
-
應用領域
-
維護
-
相關鏈接
-
凈化設備背壓式汽輪機運行規程 四、機組啟動
2.高精度濾油機的特點：
-
吸油口粗過濾器保護油泵，并延長主過濾器的使用壽命。
-
精過濾器可根據用戶的不同需要，選擇不同的精度，達到所需要的要求。
-
本濾油機包括一個由電機驅動的專用齒輪泵，具有噪音低、自吸能力強，運轉平穩等特點。
-
濾油器殼體采用快開結構，不需要特殊工具便能迅速快捷地打開上蓋，更換濾芯。
-
采用熱繼電器保護，防止電機過載所造成的電機損壞。
-
高壓管路設有溢流保護裝置，可有效保護液壓系統的安全。
-
管路設有溢流保護裝置，可有效保護液壓系統的安全。
3.高精度濾油機解決問題：
移動式濾油機是一種預過濾并為系統注油及凈化系統油液的理想方法。
4.高精度濾油機的過濾應用：
-
凈化正在使用中的油液；
-
液壓潤滑系統的旁路過濾；
-
加注新油并過濾；
-
過濾新油；
日欣凈化LYC-B系列adL工業齒輪油高粘度油高精度濾油機廠家濾油機廠家
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
關鍵詞：
日欣凈化 LYC-B系列 工業齒輪油 高粘度油 高精度濾油機
日欣凈化LYC-B系列工業齒輪油高粘度油高精度濾油機濾油機廠家
二、正文
1.產品介紹
潤滑油粘度是指液體受外力作用移動時，分子間產生的內磨擦力的量度。是評定油品流動性的指標。粘度隨溫度的升高而降低。一般泛指常溫下粘度220至760CST的粘度范圍。
高粘度油濾油機是針對220~760#高粘度潤滑油、齒輪油、磨煤機油的凈化過濾設備。它廣泛用于機械、冶金、礦山、石油、化工、電力、鐵路等領域，對各種高粘度潤滑油品凈化。
新鄉市日欣凈化設備有限公司高精度濾油機系列型號：
-
LYC-B32
-
LYC-B40
-
LYC-B150
-
LYC-B25
-
LYC-B100
-
LYC-B50
-
LYC-B63
日欣凈化LYC-B系列工業齒輪油高粘度油高精度濾油機濾油機廠家
日欣凈化LYC-B系列adL工業齒輪油高粘度油高精度濾油機廠家濾油機廠家
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
2.技術參數
|
型 號
|
LYC-B25_*/**
|
LYC-B32_*/**
|
LYC-B40_*/**
|
LYC-B50_*/**
|
LYC-B63_*/**
|
LYC-B100_*/**
|
LYC-B150_*/**
|
|
額定流量L/min
|
25
|
32
|
40
|
50
|
63
|
100
|
150
|
|
額定壓力MPa
|
0.6
|
外形尺寸mm
LxBxH
|
520x350
x950
|
520x350
x
950
|
720x680
x1020
|
720x680x
1020
|
720x680x
1020
|
720x750
x1020
|
720x750
x1220
|
|
電機功率kw
|
0.55
|
0.75
|
1.1
|
1.1
|
1.5
|
2.2
|
3.0
|
|
電 源
|
AC 380V三相，50Hz
|
|
濾芯更換壓差MPa
|
0.2
|
|
粗過濾精度um
|
100
|
|
1級精過濾精度um
|
10、20、40
|
|
2級精過濾精度um
|
3、5、10、S-W
|
|
使用溫度℃
|
5~80
|
|
推薦使用粘度cSt
|
10~160
|
|
重量kg
|
46
|
78
|
90
|
96
|
102
|
120
|
160
|
|
原始壓力損失MPa
|
≤0.02
|
注：*-過濾精度，如03為3微米
**-過濾介質，省略：普通液壓油；BH：水-乙二醇；V:磷酸酯液壓油
***-防爆型： 型號前加F,省略：普通型
外形尺寸：
日欣凈化LYC-B系列adL工業齒輪油高粘度油高精度濾油機廠家濾油機廠家
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
3.執行標準
1.JB/T 2902-2010:
-
標準名稱:《水潤滑往復活塞高壓氧氣壓縮機 技術條件》
-
標準主要內容:本標準規定了水潤滑往復活塞高壓氧氣壓縮機（以下簡稱氧壓機）的技術性能、技術要求、試驗方法、驗收規則和標志、包裝及貯存等。
本標準適用于吸氣壓力為（0.0005～0.0050）MPa、額定排氣壓力為（14.7～16.5）MPa，公稱容積流量不大于200m3/h，氣缸用蒸餾水潤滑的充瓶用氧壓機。
2.GB4162:
3.GB/T17488-1998
(ISO3724- 1976)
-
標準名稱:液壓濾芯 流動疲勞特性的驗證
-
適用設備:濾芯抗破裂試驗臺100
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選50L/min—100L/min
4.JB/T6882－93:
5.JB/T6913-93:
6.JB/T5285.1-2001:
7.GB755:
8.GB/T 14041.3-1993
(ISO2941-1974)
-
標準名稱:液壓濾芯—抗破裂性的驗證
-
適用設備:濾芯抗破裂試驗臺200
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選100L/min—200L/min
9.GB/T14041.4-993
(ISO3723-1976)
-
標準名稱:液壓濾芯—端載荷試驗方法
-
適用設備:冒泡試驗臺MP-15K
-
主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa
10.GB50171-92:
-
標準名稱:《電氣裝置安裝工程盤、柜及二次回路接線施工及驗收規范》
11.GB4942:
12.JB/T5285.2-2001:
13.GB/T18853-2002
(ISO16889-1999)
-
標準名稱:液壓傳動過濾器-評定濾芯過濾性能的多次通過方法
-
適用設備:多次通過試驗臺30
-
主要參數:測量濾芯過濾精度范圍：4-30μm, 管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選4L/min—30L/min
14.JB/T6880.1－93:
4.性能特點
設有三級過濾、輕便靈活、操作方便、超低價格、不用濾紙、不污染場地
-
油中機械雜質經過濾后達國家新油標準。
-
采用優質濾材，納污量大、耐腐蝕、耐高溫，機械強度好，除雜質精度高。
-
提供最佳的性能和最緊湊的設計。
-
該機小型輕便，移動靈活。
-
整機效率高，工作噪音低，壽命長。
5.高精度濾油機使用與保養說明
-
濾油機在使用過程中，油泵可能吸入空氣，影響油泵流量，為了達到濾油機的額定流量以及保證精細濾芯的正常工作，應及時打開排氣閥，以便將濾筒中的空氣排凈（即排氣閥出油后），排完空氣之后及時關閉排氣閥。
-
濾油機流量顯著減少，請檢查認定： a、粗、精過濾濾芯是否堵塞嚴重； b、油泵軸油封是否磨損或因反轉而造成吹出。
-
濾油機使用一段時間后，如因污染物嚴重堵塞粗過濾器表面而使吸油不暢，引起油泵噪聲過大，應停機取出濾芯清洗。
-
精細濾芯在使用一段時間后，易被污染物逐漸堵塞，引起濾筒壓力升高，當壓力達到0.2MPa 時，需及時更換精細濾芯。
-
濾油機在啟動時，應注意不能使油泵反轉，以免引起油泵軸封吹出導致吸入空氣。
-
使用的吸油、出油軟管應隨時保持清潔。
-
如果濾油機抽不出油，請檢查認定： a、油泵轉向是否正確； b、油箱至吸油口間的各零部件密封是否可靠，吸油口是否離開油面或油液已吸完； c、粗濾器濾芯是否堵塞。
-
過濾壓力突然下降，請檢查精細濾芯是否被擊穿。
6.應用領域
-
紡織：聚脂熔體在拉絲過程中的凈化及均勻過濾，空壓機的保護過濾，壓縮氣體的除油除水。
-
火電及核電：氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化，給水泵、風機及除塵系統的凈化。
-
鐵路內燃機及發電機：潤滑油及機油的過濾。
-
汽車發動機及工程機械：內燃機用空氣濾、機油濾、燃油濾、工程機械、船舶、載重車用各種液壓油濾、柴油濾、水濾。
-
電子及制藥：反滲透水、去離子水的予處理過濾，洗凈液及葡萄糖的前處理過濾。
-
冶金：用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。
-
機械加工設備：造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化，煙草加工設備及噴涂設備的粉塵回收過濾。
-
石化：煉油、化工生產過程中的產品及中間產品的分離及回收，液體凈化、磁帶、光盤及攝影膠片在制造中的凈化，油田注井水及天然氣除顆粒過濾。
7.高精度濾油機的維護
采用優質的原材料和零部件制造，保證整機質量優良。為正常發揮本機的功能，延長其使用壽命，除必須按照使用要求操作外，還應注意必要的維護和保養。
油泵密封圈更換
泵密封圈使用一段時間，隨著油泵工作一段時間后，密封圈就會出現不同程度的磨損，影響密封，從而影響油泵吸油。
首先切斷電源，關閉進出油口球閥。松開油泵進出口的聯接。松開油泵與筒形法蘭之間的聯接，輕輕取下油泵。從油泵軸上取下聯軸器和連接鍵，取出損壞的氟橡膠徑向軸密封，換上新的氟橡膠徑向軸密封；照原樣安裝。
濾芯更換
濾芯應用到一定程度，就會積污，整體壓力增大，過濾能力降低，這時需要對濾芯進行更換。首先切斷電源，關閉進出油口球閥。逆時針旋轉上蓋把柄，取下上蓋。拔出舊濾芯。插入新濾芯，按下小紅柱，順時針旋緊上蓋。旋松排氣絲堵，起動系統，待氣體排出后，旋緊排氣絲堵。
9.凈化設備背壓式汽輪機運行規程 四、機組啟動
1、啟動前的準備(必須切斷汽源)：
1、啟動輔助油泵，檢查輔助油泵聯鎖，確認潤滑油壓聯鎖點。
2、開啟主汽門，給停機電磁鐵通電，確認主汽門快速關閉。
3、校準調速汽門機械零位。
4、檢查油系統：油位正常，油壓油溫正常，前后軸承座內油位正常，保持油箱油位在160mm以上。
5、汽輪機手動進汽門、排汽門在關閉位置，進汽門前疏水門關閉，排汽門前門后疏水門關閉，汽輪機本體和調門疏水門開啟。
6、開啟前后軸承座冷卻水門及熱網循環水泵盤根冷卻水門，水量調整適當。
7、檢查所有儀表、保安信號裝置并將保護控制裝置投入，汽動熱網循環水泵熱工儀表電源送電。
2、暖管：
1、開啟三抽管道疏水門，同時開啟手動進汽門前及排氣門前后疏水門放凈管道內的存水
2、緩慢開啟三抽管路暖管，保持0.2—0.3Mpa，暖管20到30分鐘，以0.1—0.15 Mpa/mis升至額定壓力，溫升速度不超過5℃/mis，暖管至進汽手動門前。
3、在暖管升壓過程中，應根據壓力升高程度適當關小疏水門，并檢查管道膨脹及吊架狀況。
3、機組啟動：
1、主汽門前暖管結束后，全開進汽手動門及排汽門，關閉手動進汽門前及排氣門前后疏水門，開啟泵入口水門。
2、手按危急保安器，順時針旋轉手輪到底，主汽門掛閘，逆時針轉動手輪開啟主汽門，逐漸開啟主汽門沖轉，將轉速提升到~800 r/min暖機20min，仔細測聽機組內部聲音，檢查是否有不正常的聲音。
3、低速暖機后，逐漸逆時針轉動手輪將轉速提升到~1200 r/min暖機20min，同時檢查軸承油溫及機組振動情況。
4、逐漸提升轉速，當轉速超過2000 r/min時，TG-17機械調速器開始動作，當調節汽閥控制轉速后，逐漸全開主汽門，緩慢開啟泵出口水門，旋轉TG-17調速器調速螺釘，將轉速提升到3000r/min。
5、機組升速過程中，密切關注機組振動情況。當潤滑油溫升高后，投入冷卻水。當轉速升到~2400 r/min時，此時潤滑油壓應升高，說明齒輪箱上的軸頭齒輪油泵開始工作，這時候可以停止輔助油泵。
6、機組帶負荷后，當汽封漏汽時，開啟汽封漏汽至聯箱門，同時開啟聯箱回汽至#1機疏水擴容器一二次門。
新鄉市日欣凈化設備有限公司www.guolvjinghua.com是專業的濾油機廠家，生產油過濾、水過濾、氣體過濾系列產品，以過硬的技術設計、生產滿足用戶的需要，國產化頗爾PALL、賀德克hydac性能品質優良，主要產品有：汽輪機油凈化系統、透平油濾油機、抗燃油再生濾油機、LYC濾油車、再生濾芯、防爆濾油機、除酸濾芯、移動式濾油機、高粘度油濾油機、精細濾油車、真空濾油機、聚結脫水濾油機。
電力行業、工程機械、冶金行業、近海油井和陸上油田行業、石油化工行業、機械加工行業
